Мебельный шаблон для петель с боковым упором

Описание

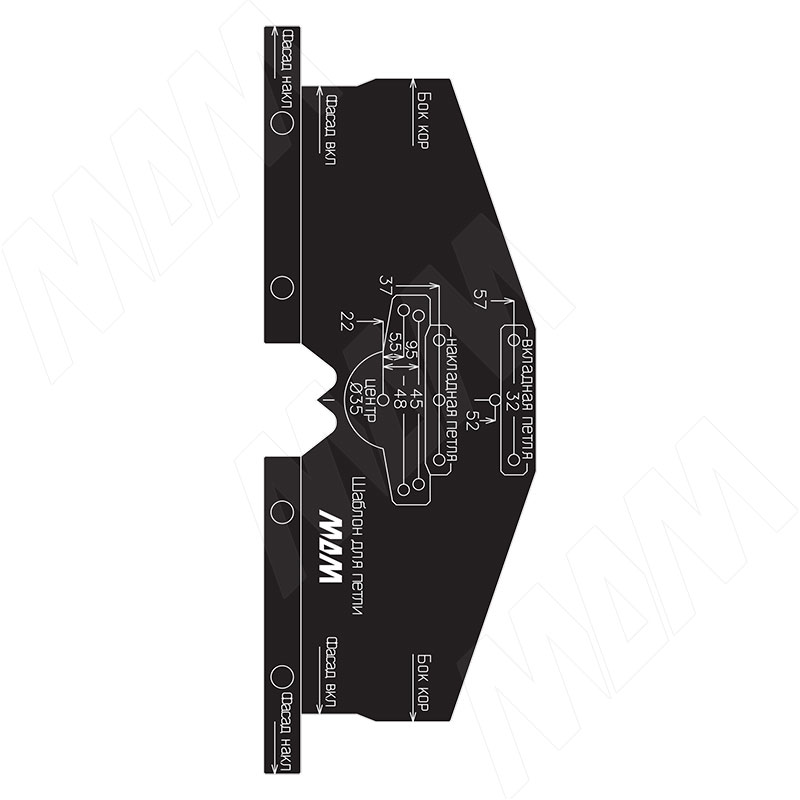

Шаблон Sh 3.1 предназначен для быстрой и точной разметки для мебельных петель на фасадах.
Отличие шаблона Sh 3.1 от Sh 3 в том, что в 70% случаев вам не придется использовать рулетку.
Толщина ЛДСП корпуса, для которой разработан шаблон — 16 мм. Толщина фасада не имеет значения.

Преимущества:

• выполнен из ударопрочного, влагостойкого пластика;
• отлично подходит для работы на выезде, занимает мало места;
• быстрая и точная разметка.

Использование

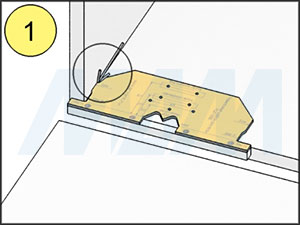

1. Приложите шаблон к боку изделия, уперев его до отметки «Бок».

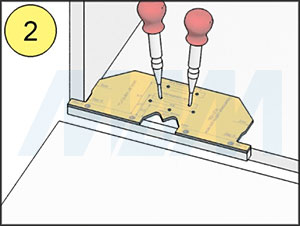

2. Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».

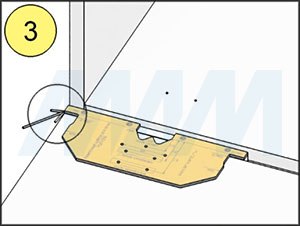

3. Приложите шаблон к краю фасада вровень с отметкой «Фас Накл» (фасад накладной), если вы производите разметку для накладного фасада, или вровень с отметкой «Фас Вкл» (фасад вкладной), если для вкладного.

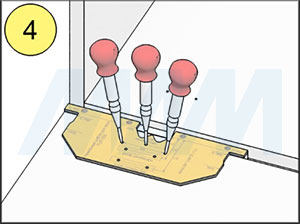

4. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.

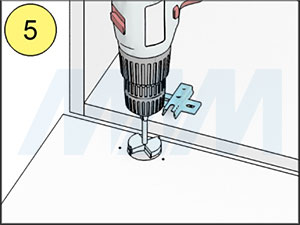

5. Фрезой Форстнера 35 мм высверлите полость для чаши петли.

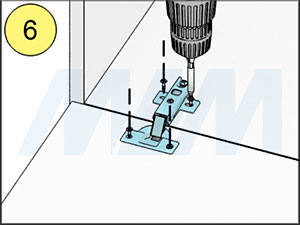

6. Закрепите петлю саморезами в размеченных местах.



Рекомендации:
1. Несмотря на высокие показатели прочности материала, не рекомендуется проводить сверление через отверстия шаблона, иначе это приведет к снижению его срока службы.
2. При разметке нестандартного расположения петли используйте носик шаблона для разметки карандашом. Это может потребоваться, например, в корпусе с кухонной мойкой, где петля обычно устанавливается на 130 мм от края фасада.
3. Для установки петель лучше всего использовать усиленные саморезы 4×16 мм или «евросаморезы». Они исключат риск вырывания петель при эксплуатации мебели.
