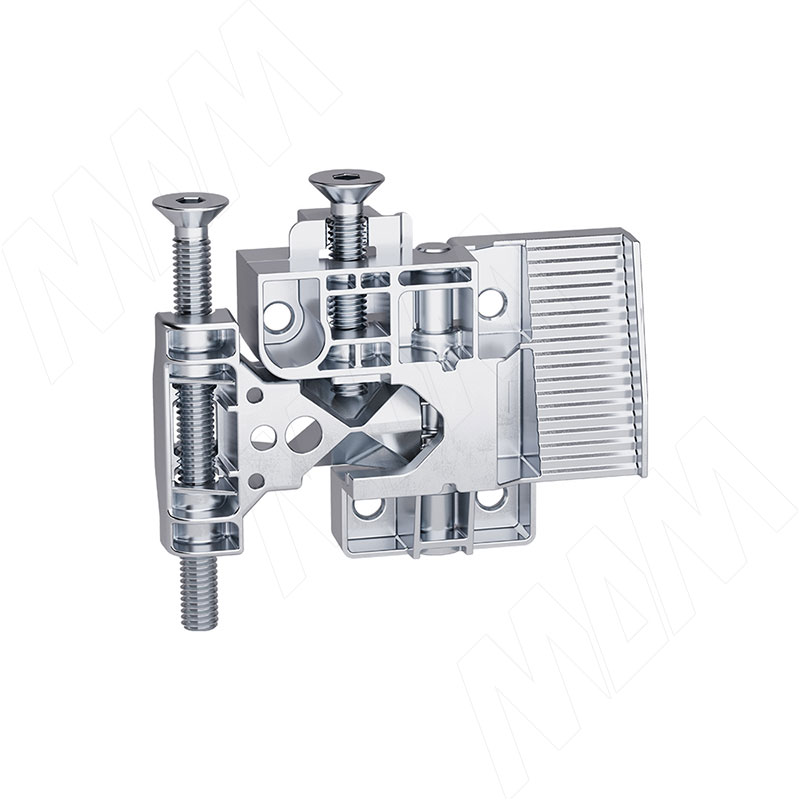

SYMETRA Мебельный навес для стеновых панелей с креплением на штоки, правый

Описание

Регулировка: по высоте — 20 мм, по глубине — 10 мм (с помощью шестигранного ключа S4)
Материал: металл

Преимущества:

• для стеновых панелей толщиной от 12 мм;
• размер панелей — 380–2000 × 210–2700 мм (ширина × высота)
  (расчёт необходимого количества компонентов системы представлен в инструкции на«вкладке «Чертежи и схемы установки»);
• беспрепятственные регулировки: по вертикали — 20 мм, по глубине — 10 мм, по горизонтали — 10 мм (за счёт ответной планки);
• возможность навешивания стеновых панелей с неглубокими полками и небольшими корпусами, зафиксированными непосредственно на панели;
• возможность размещения подсветки: минимальный зазор между стеновой панелью и стеной в 18 мм обеспечивает возможность размещения блока питания, необходимой проводки и светодиодных лент для создания атмосферной подсветки;
• двойная блокировка: защита от опрокидывания (за счёт фиксатора на ответной планке) и защита от колебаний стеновой панели (за счёт установки распорного клина);
• высокая нагрузка: до 50 кг на каждый навес, в зависимости от размеров стеновой панели используется 2 или 3 навеса, таким образом общая нагрузка на панель составляет 100–150 кг;
• простота установки: благодаря продуманной конструкции, монтаж системы не требует особых навыков и может быть выполнен без использования специального оборудования;

Внимание!
Необходимо обеспечить минимум 30 мм (рекомендуем 100 мм) свободного пространства над стеновой панелью для возможности фиксации к стене, а также для доступа к регулировочным винтам.
Для обеспечения максимальной безопасности и надёжности использования решения необходимо использовать все элементы системы, указанные в блоке «Обязательные комплектующие».
Для расчёта количества элементов изучите инструкцию, расположенную на«вкладке «Чертежи и схемы установки».

Присадочные размеры

Монтаж мебельного навеса и регулируемого упора на стеновую панель

Установка стеновой панели на стену

Регулировки

Регулировка по глубине

Регулировка по вертикали

Фиксация стеновой панели

Установка распорного клина

Перевод фиксатора против
опрокидывания в рабочее положение
