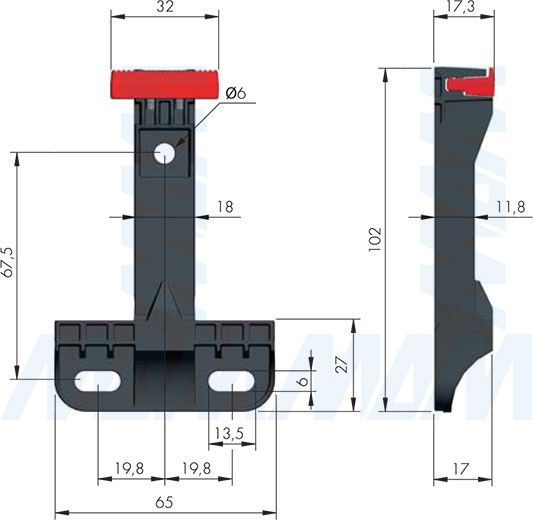

SYMETRA Планка для навесов с системой против опрокидывания

Описание

Материал: пластик

Преимущества:

• обеспечивает регулировку по горизонтали: 10 мм;
• встроенный фиксатор против опрокидывания для безопасности использования решения;
• универсальность: используется как с левым, так и с правым навесом.

Внимание!
Рекомендуется закрепить планку к стене саморезам, расположенными на той же стороне, что и навес.
Перед монтажом панели сдвиньте фиксатор против опрокидывания таким образом, чтобы он не мешал навесу.
Необходимо обеспечить минимум 30 мм (рекомендуем 100 мм) свободного пространства над стеновой панелью для возможности фиксации к стене, а также для доступа к регулировочным винтам навеса.
Для обеспечения максимальной безопасности и надёжности использования решения необходимо использовать все элементы системы, указанные в блоке «Обязательные комплектующие».
Для расчёта количества элементов изучите инструкцию, расположенную на«вкладке «Чертежи и схемы установки».

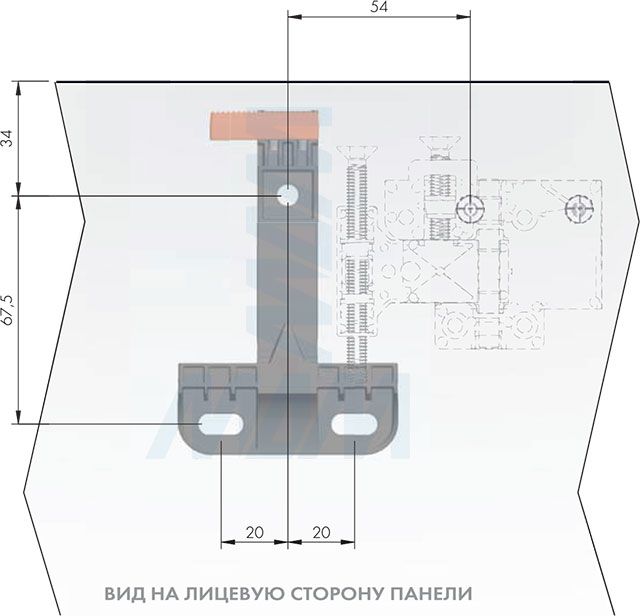

Присадочные размеры

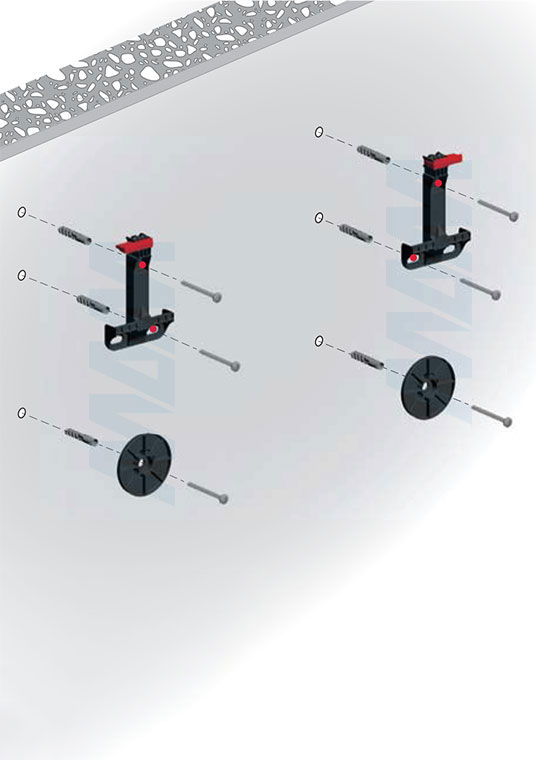

Монтаж планок на стену

Убедитесь, что стена в месте фиксации приемлемого качества.
Используйте крепёжную фурнитуру, соответствующую конструкции стены.

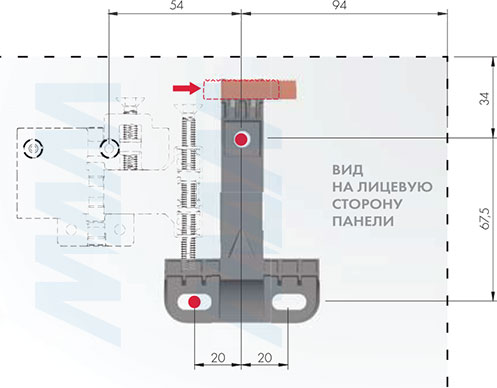

Монтаж планки для навесов

Места креплений на саморезы

Внимание!
Рекомендуется закрепить планку к стене саморезами, расположенными на той же стороне, что и навес.
Перед монтажом панели сдвиньте фиксатор против опрокидывания таким образом, чтобы он не мешал навесу.

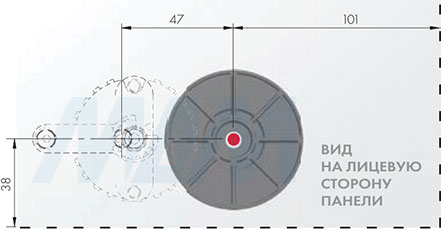

Монтаж планки для упора

Места креплений на саморезы

Фиксация стеновой панели

Установка распорного клина

Перевод фиксатора против
опрокидывания в рабочее положение
