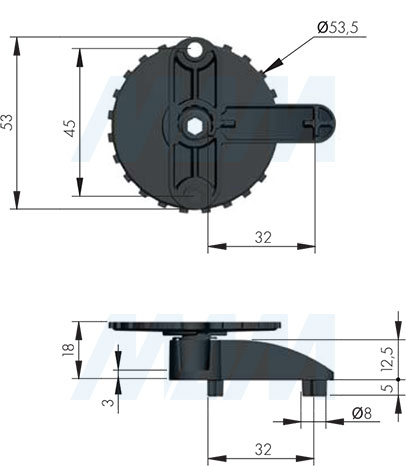

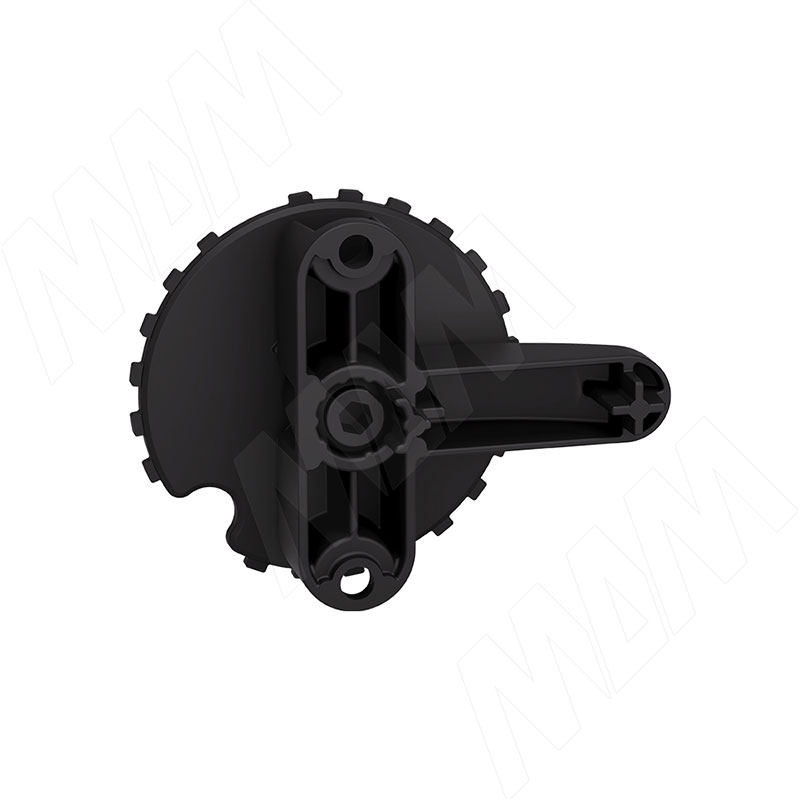

SYMETRA Упор регулируемый с креплением на штоки

Описание

Материал: пластик

Преимущество:

• обеспечивает регулировку стеновой панели по глубине (10 мм) в центральной и нижней её частях (в зависимости от количества используемых элементов).

Внимание!
Необходимо произвести регулировку каждого элемента до фиксации стеновой панели к стене.
Необходимо обеспечить минимум 30 мм (рекомендуем 100 мм) свободного пространства над стеновой панелью для возможности фиксации к стене, а также для доступа к регулировочным винтам навеса.
Для обеспечения максимальной безопасности и надёжности использования решения необходимо использовать все элементы системы, указанные в блоке «Обязательные комплектующие».
Для расчёта количества элементов изучите инструкцию, расположенную на«вкладке «Чертежи и схемы установки».

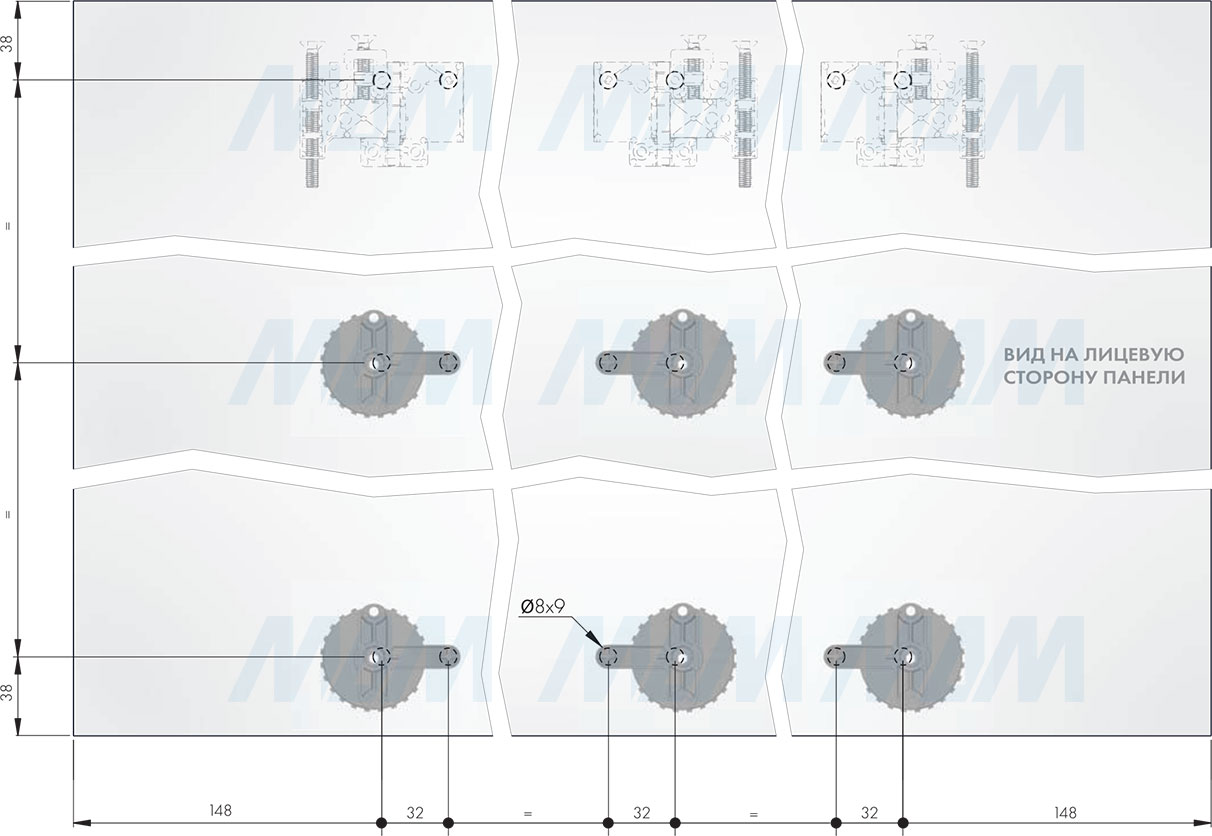

Присадочные размеры

Монтаж мебельного навеса и регулируемого упора на стеновую панель

Установка стеновой панели на стену

Регулировки

Регулировка по глубине

Регулировка по вертикали
