ЭВОЛО Механизм поворотный для шкафа (ШхГ) 600х600 мм, регулируемый, 180 градусов

Описание

Поворотный механизм ЭВОЛО обеспечивает вращение угловой секции шкафа на 180°, выполняя функцию открывания и закрывания. Секция движется по выверенной траектории с минимальным зазором относительно корпуса.
Система плавного закрывания с регулируемым усилием гарантирует, что даже лёгкие предметы, расположенные на полках, останутся на месте.

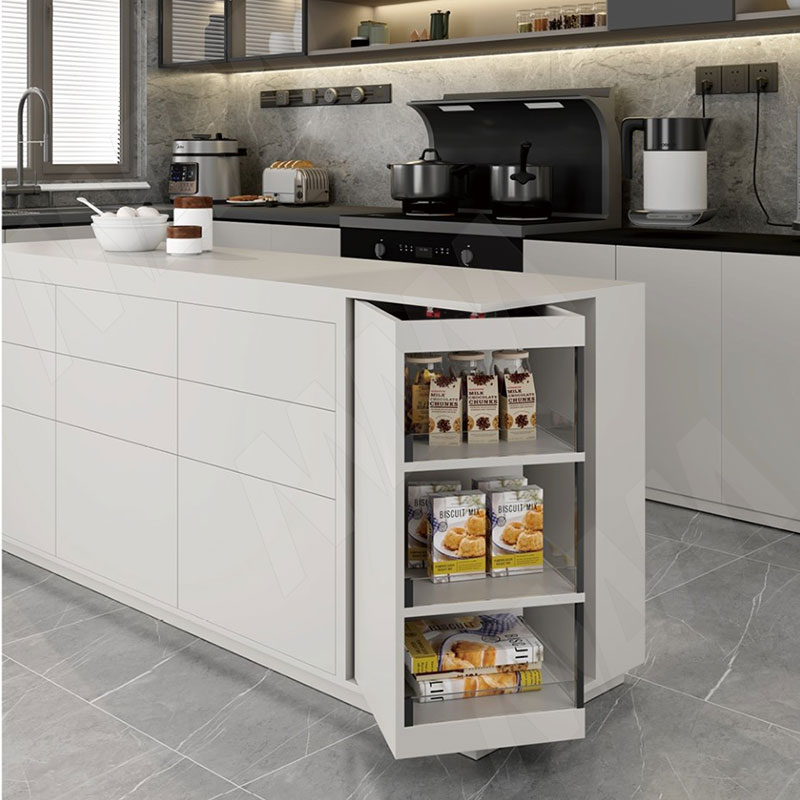

Применение: поворотные секции корпусной мебели (угловые секции кухонных островов, боковые секции шкафов в гостиных, гардеробных и спальнях, отдельностоящие модули ванных комнат и др).

Преимущества:

• новые возможности дизайна и трансформации мебели;
• доступ к содержимому без створок и дверей;
• широкий диапазон размеров поворотных шкафов;
• универсальное исполнение для левого/правого открывания;

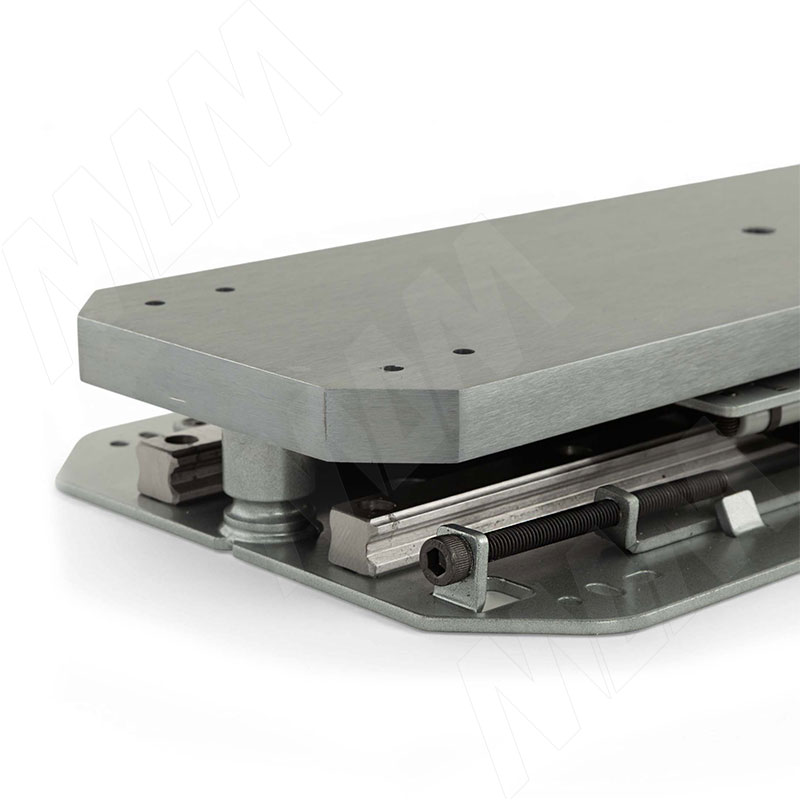

• металлические поворотные основания с направляющими;
• плавное открывание и закрывание;
• лёгкая регулировка усилия закрывания;
• простая и быстрая установка;
• скрытый монтаж.

Технические характеристики:
Ширина×глубина поворотной секции: 600×600 мм
Высота поворотной секции (с учётом зазора): 600–1600 мм
Толщина плиты: 18–20 мм
Грузоподъёмность механизма: 65 кг
Угол поворота: 180° (открывание/закрывание)
Плавное закрывание с регулируемым усилием
Регулировка усилия плавного закрывания шестигранным ключом S5
Универсальное исполнение (L/R)
Цвет: графит

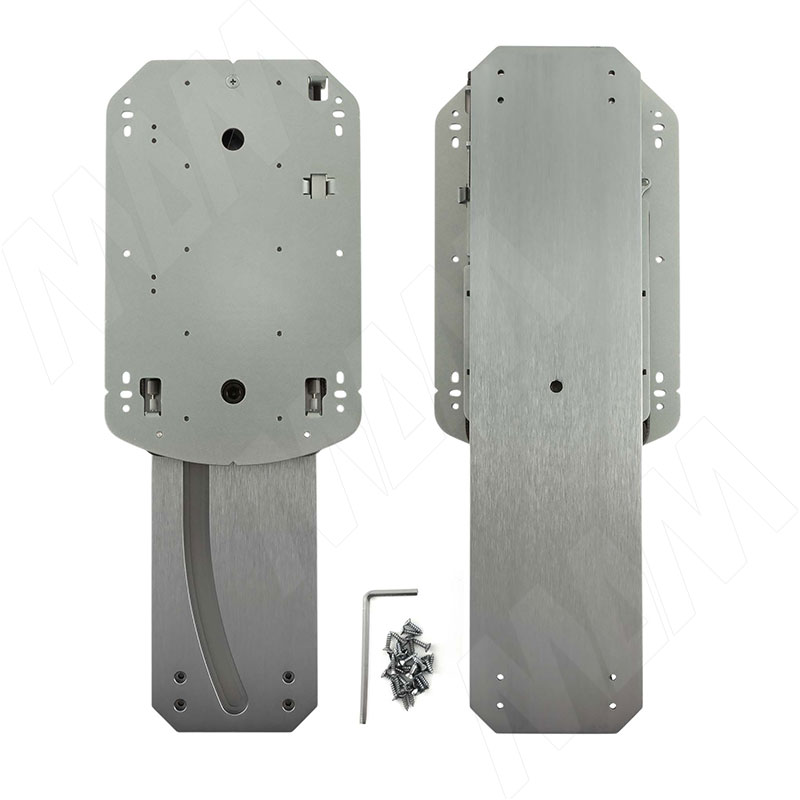

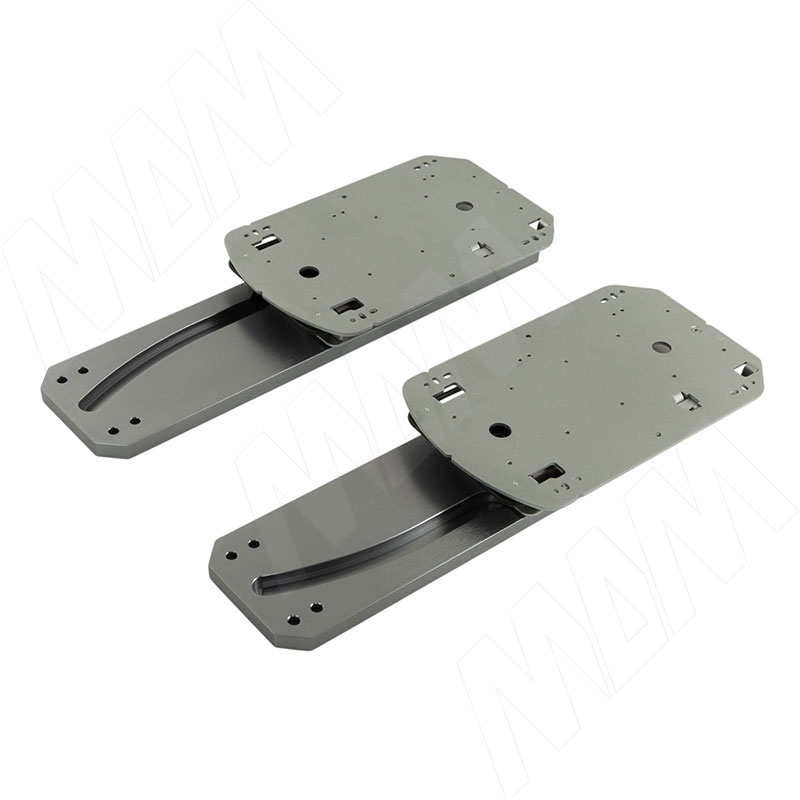

Комплектация: поворотное основание с направляющей — 2 шт., саморезы 4×16 мм — 28 шт., монтажный шаблон, ключ шестигранный S5, инструкция
Материал: металл, пластик

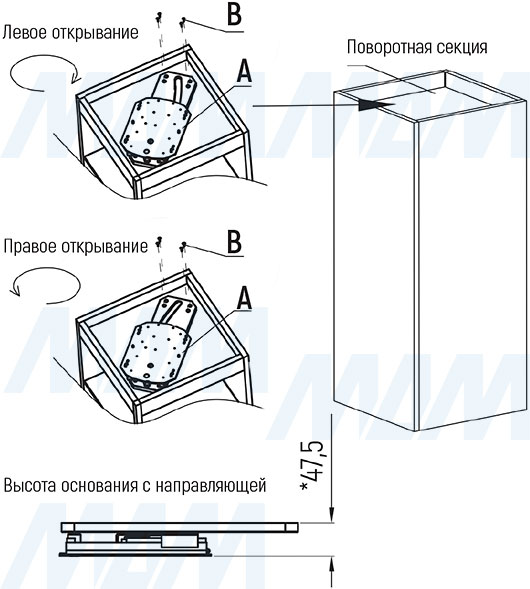

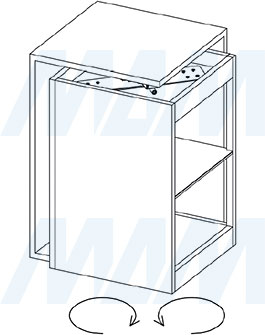

Направление открывания поворотного шкафа

Закрыто

Левое открывания — повернуть на 180° по часовой стрелке.
Правое открывание — против часовой.

Открыто

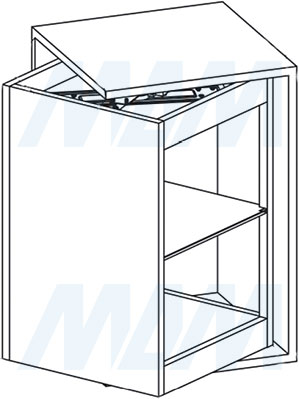

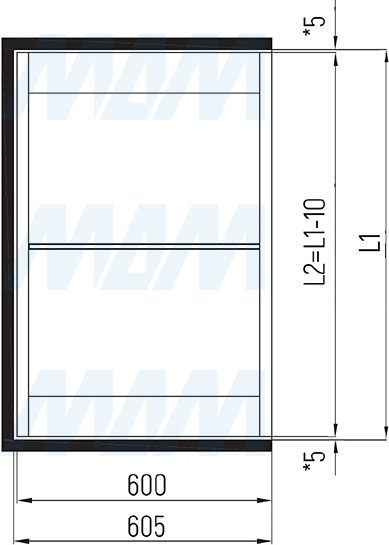

Размеры поворотного шкафа в сборе

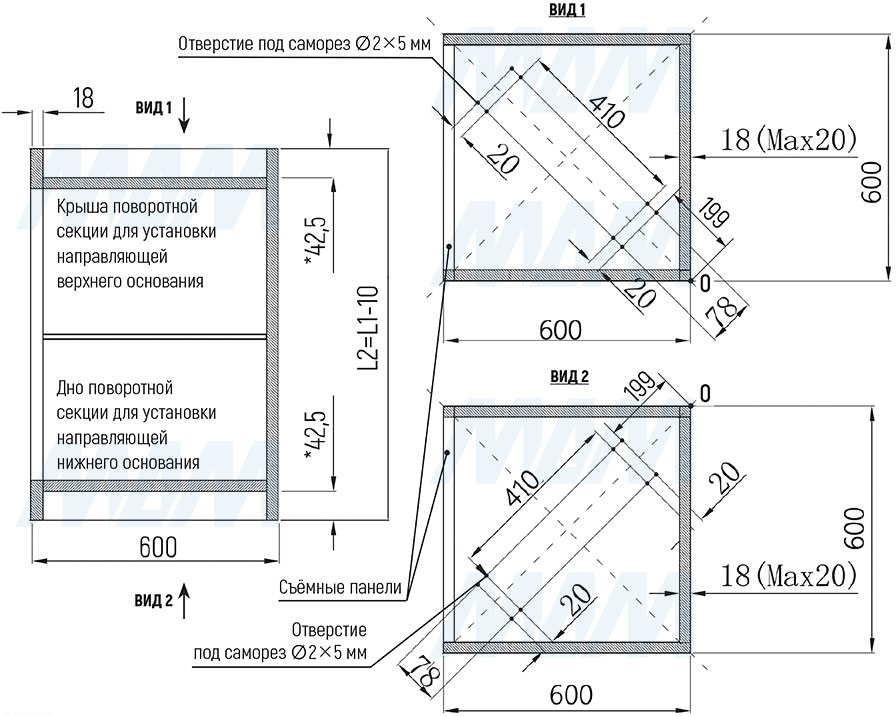

Присадочные размеры поворотной секции

Внимание! Под нагрузкой механизм может давать усадку. Рекомендуется предусмотреть увеличенный зазор снизу. В зависимости от веса поворотной секции может потребоваться усиленная конструкция дна.

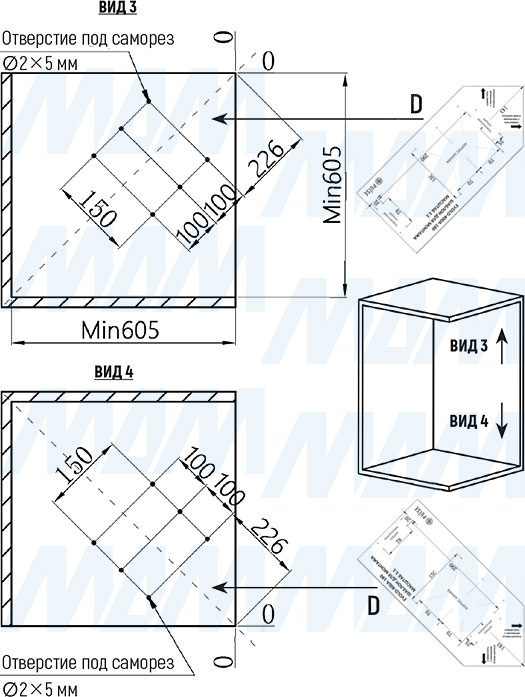

Присадочные размеры корпуса
