Механизм для обувниц, белый

Артикул: PU7020WH

Ссылка на товар

В избранное

Сравнить

Печатать

Отзывы (4)

Характеристики

Механизм для обувниц, белый фото товара 1 - PU7020WH

Изображение товара Механизм для обувниц, белый ракурс 1 - PU7020WH

Назначение

хранение обуви

Глубина шкафа

неглубокий

Серия

BASE

Цвет системы

белый

Плавное закрывание

нет

Система выдвижения

откидные

Цвет товара

белый

Производитель

PULSE (Россия)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

188.80 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Комплектация: обувница — 2 шт. (левая, правая), штифт-упор — 2 шт., втулка — 2 шт., шток втулки — 2 шт.
Материал: пластик

Установка механизма для обувниц (артикул PU7020), схема 1

Установка механизма для обувниц (артикул PU7020), схема 2

Установка механизма для обувниц (артикул PU7020), схема 3

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Библиотека для Базис-Мебельщик "Механизм для обувниц"

2,7 МБ БАЗИС Скачать

Отзывы

Дарья

09.10.2024

Комментарий

В базис мебельщике не правильные данные, если по ним делать присадку, механизм не встает правильно. Прошу проверить данные и исправить

Администрация магазина МДМ

Добрый день!

Спасибо. Информацию проверим.

Ваш МДМ

Юрий Мешков

27.05.2024

Комментарий

высота фасада на чертеже указана минимальная, она обеспечивает собираемость обувницы но не обеспечивает хранение в ней обуви среднего размера. Приложил видео с объяснением

Файлы

Чяй

28.05.2023

Достоинства

Присадка.

Недостатки

Если честно - я малёхо задолбался их делать по инструкции. По первых что там в Минимальный Размер должно поместиться - непонятно.

У меня конечно был опыт применения этих механизмов на кухне вроде шкафа для крупы....но это отдельные случаи. Как туда обувь должна входить и чем утрамбовываться - неясно.

Ну да Бог с ним.

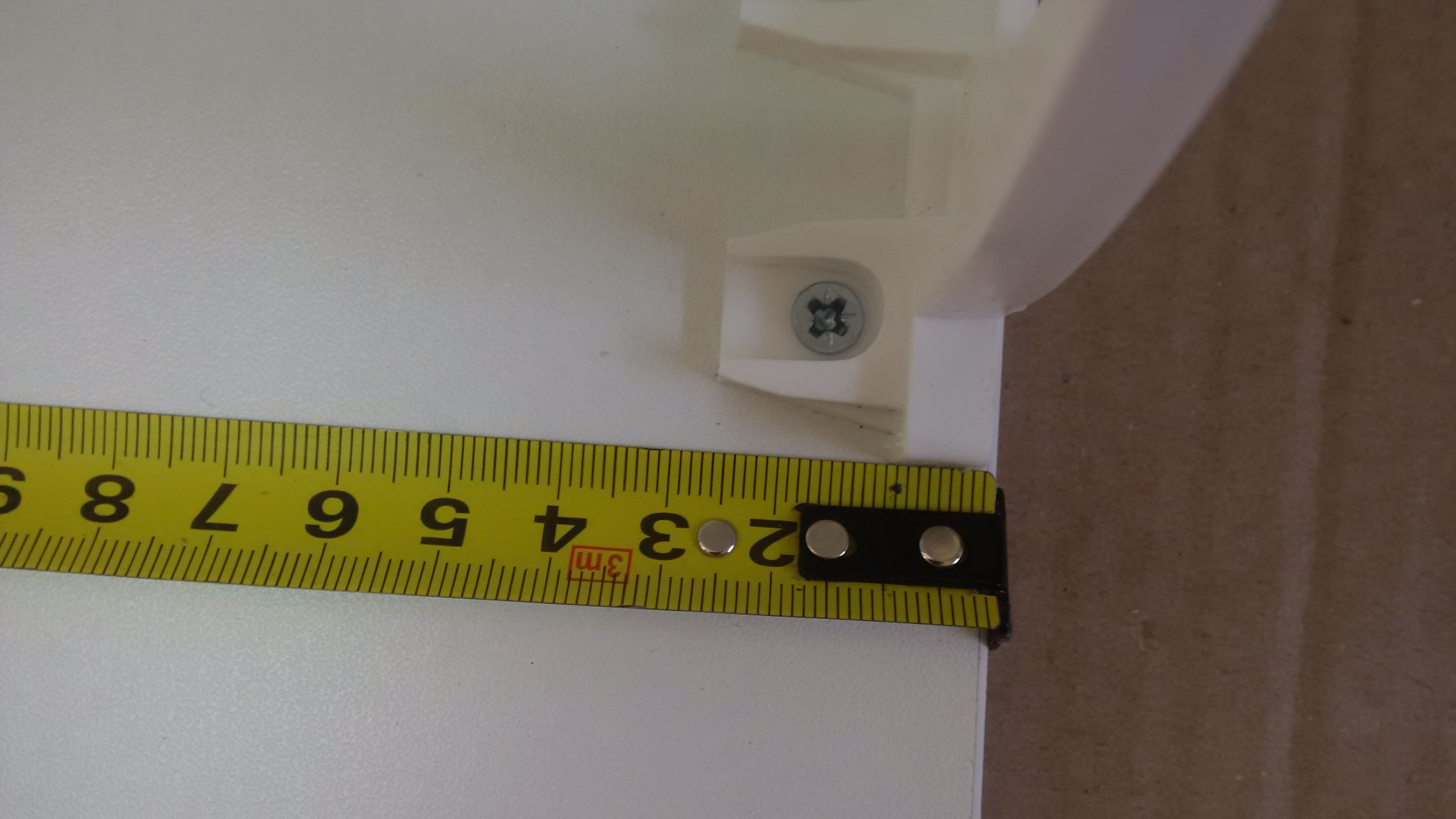

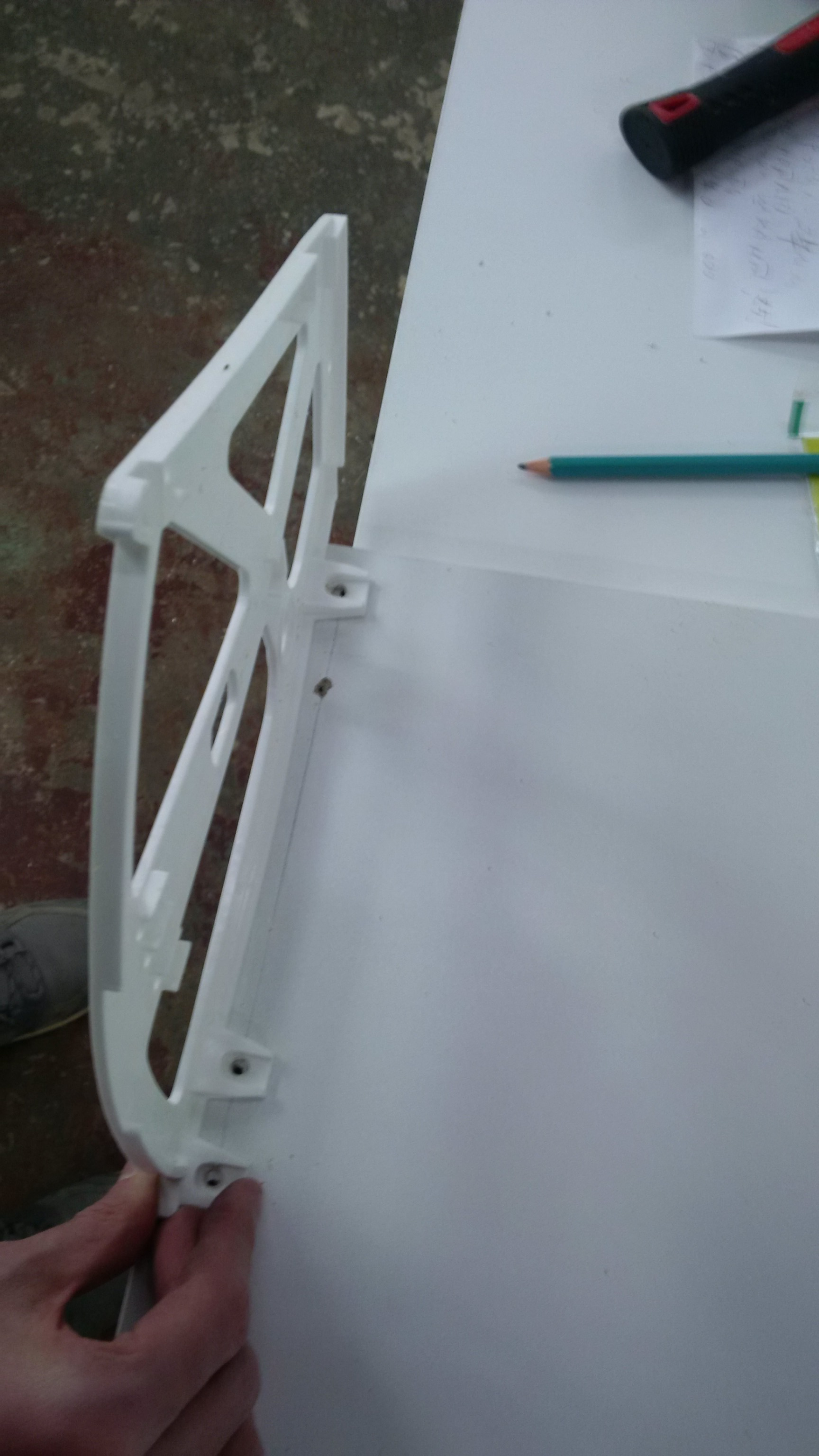

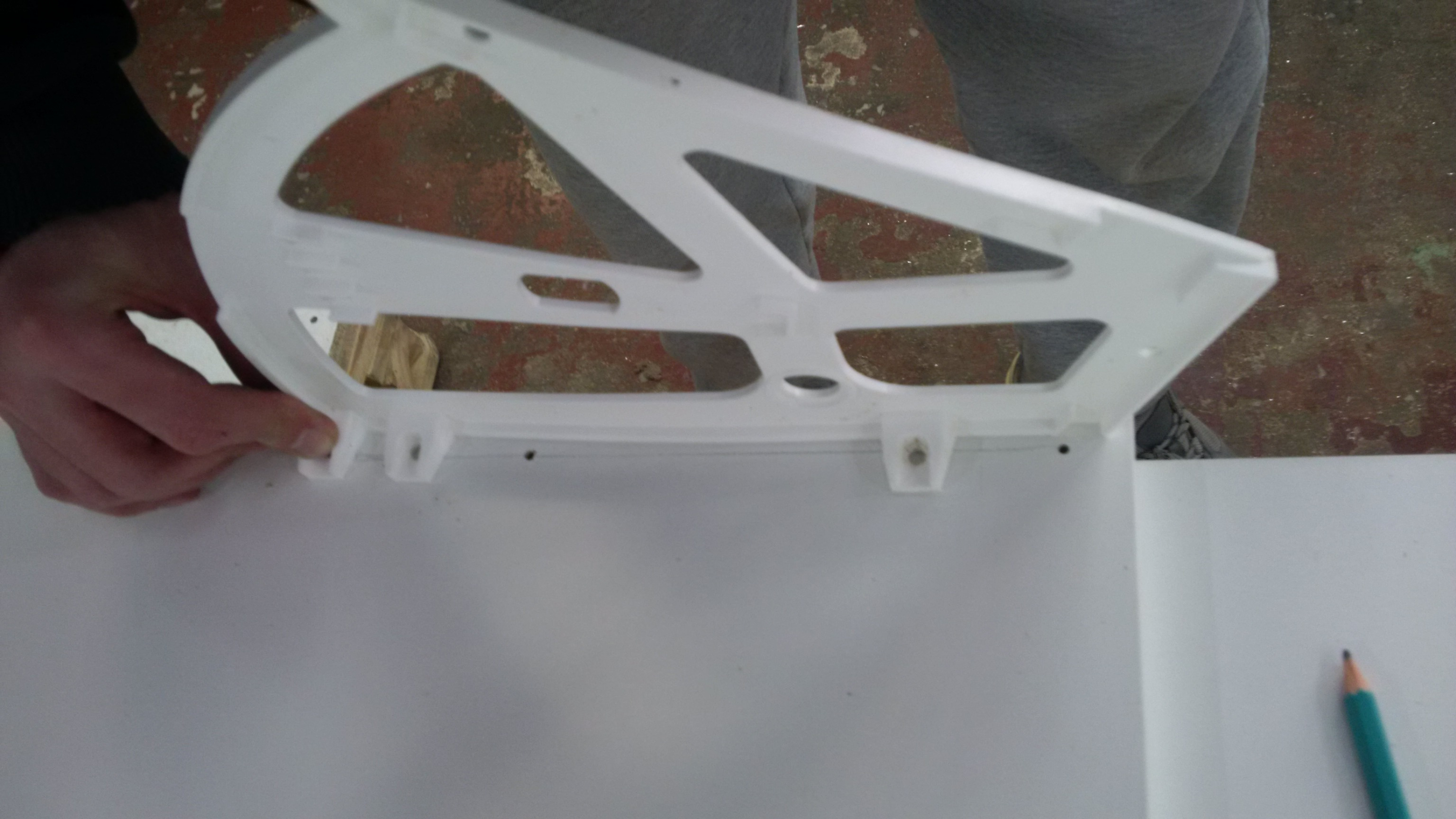

На фото беспредел, который получился, когда шкафы делались по присадке с сайта. Проблема была не у одного меня - все сборщики жаловались.

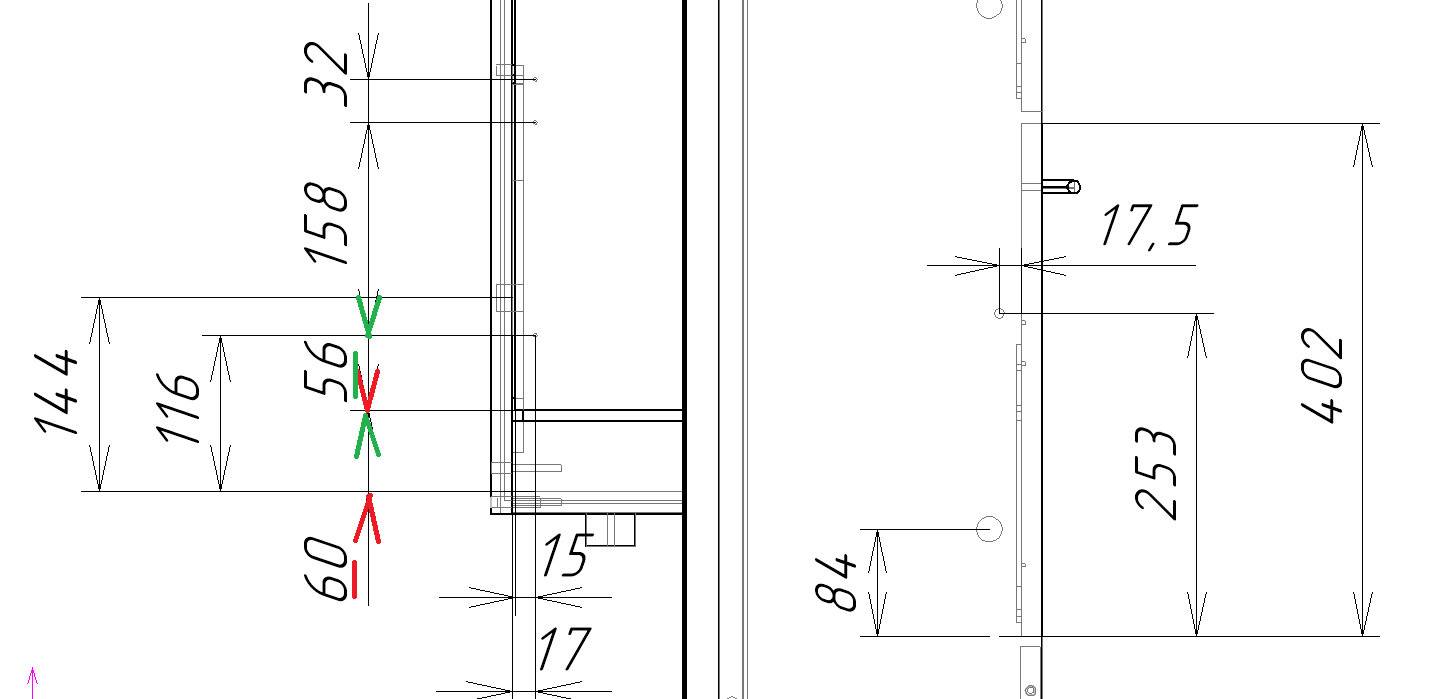

На всякий случай прилагаю размеры, которыми пользовался в проектировании и видео, как оно получилось в итоге по моим размерам де-факто.

Комментарий

Солидно при своём ценнике.

Отличный крепёж к корпусу "грибы" не вываливаются.

Файлы

Администрация магазина МДМ

Добрый день!

Спасибо за отзыв. Информация передана в КБ для проверки. По результатам, при необходимости, инструкция будет отредактирована.

Ваш МДМ

Александр Чухнин

04.08.2022

Достоинства

Качество нормальное.

Недостатки

Инструкция не верна.

Комментарий

Инструкция, опубликованная на сайте, для этой двойной обувницы не соответствует действительности. Я заказал эти механизмы, и сконструировал в Базис-мебельщик тумбу точно по инструкции, и отдал заказ в цех. Пока фурнитура ехала, детали уже были изготовлены. В итоге - обувница не собралась. Нижний фасад упирается в цоколь. Размеры присадки на фасад указаны 31, 157 мм. По факту они: 32, 160 мм. Наверное есть еще какие-то различия с инструкцией. Будем разбираться и всё переделывать.
