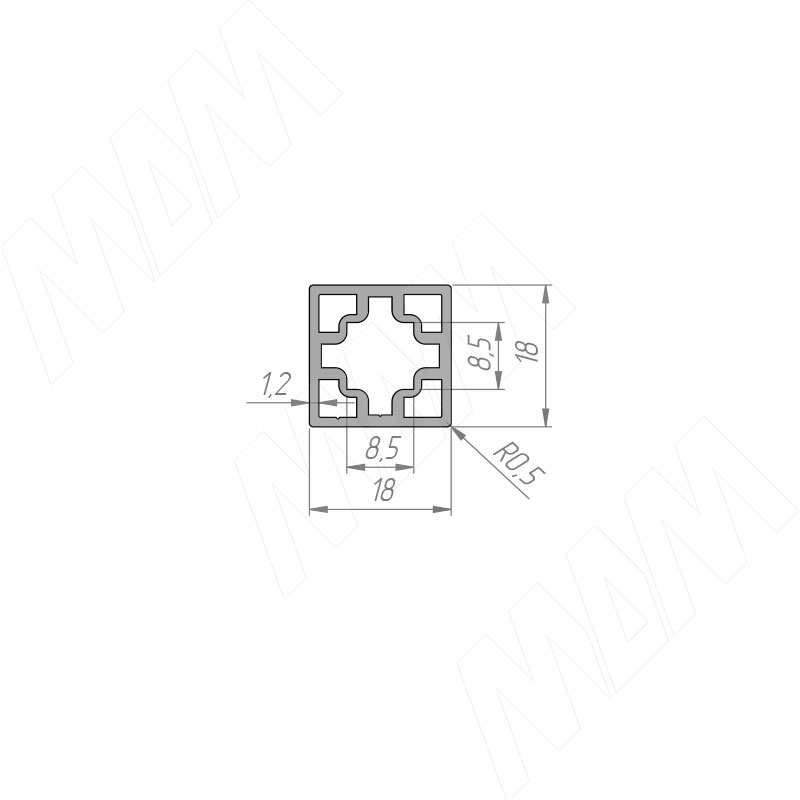

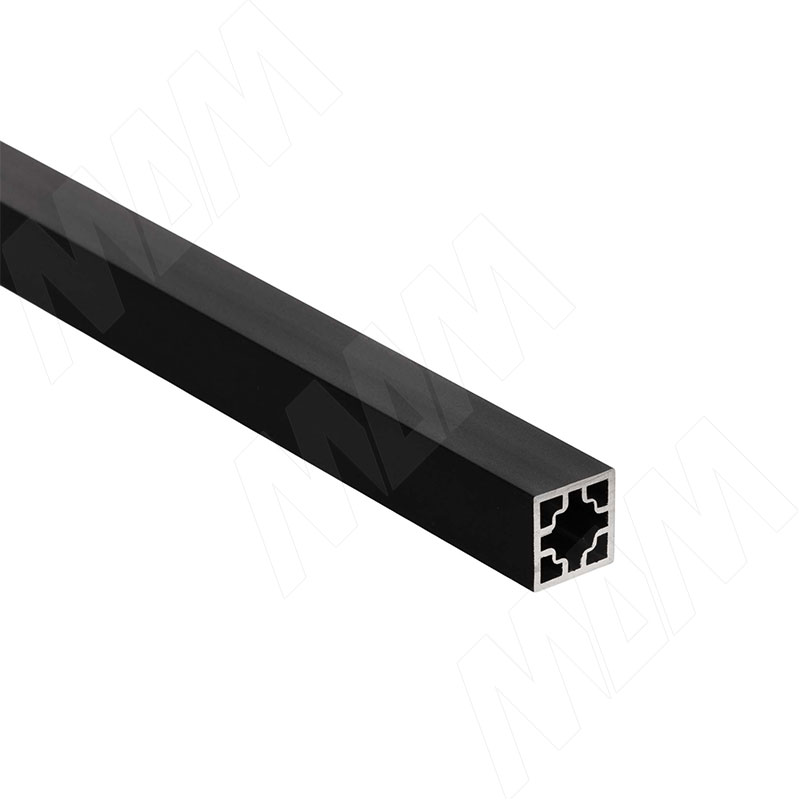

КОНТУР Профиль базовый, черный (анод), L-3000 мм

Описание

КОНТУР - каркасно-модульная система состоящая из алюминиевого профиля и металлических соединительных элементов<,br /> Разнообразие профилей и комплектующих позволяет создавать множество интерьерных решений.

Материал: алюминий

Преимущества:

• используется с плитным материалом толщиной 16 мм;
• металлические соединительные элементы обеспечивают жёсткое и прочное соединение профилей между собой;
• совместимость системы с четырехшарнирными петлями;
• специальное сечение профиля позволяет использовать эксцентриковую стяжку SE01 и полкодержатели MAORI;
• возможность установки светодиодной ленты и скрытый вывод проводов;
• каждый соединительный элемент имеет специальные каналы и размёточные отверстия для вывода проводов для LED-ленты.

Элементы системы:

• базовый профиль — основа каркасной системы;
• базовый профиль под светодиодную ленту — функциональный элемент, позволяющий встроить скрытую подсветку;
• профиль для деревянных полок — специальный профиль для установки плитного материала толщиной 16 мм;
• угловой соединитель;
• 3-сторонний соединитель;
• 4-сторонний соединитель.

Сборка системы:

• рез профиля под прямым углом;
• разметка и сверление отверстий под установочный винт М5;
• сборка с использованием соединительных элементов (угловой, 3-сторонний, 4-сторонний).

Схема установки соединительного элемента (уголка) в профиль

1. Подготовить в профиле отверстие ∅4,5 мм.

2. Закрутить установочный винт М5 в профиль, используя шестигранный ключ 2,5 мм (винты входят в комплект с уголками).

3. Выкрутить винт.

4. Установить соединительный элемент и закрутить установочный винт обратно..
