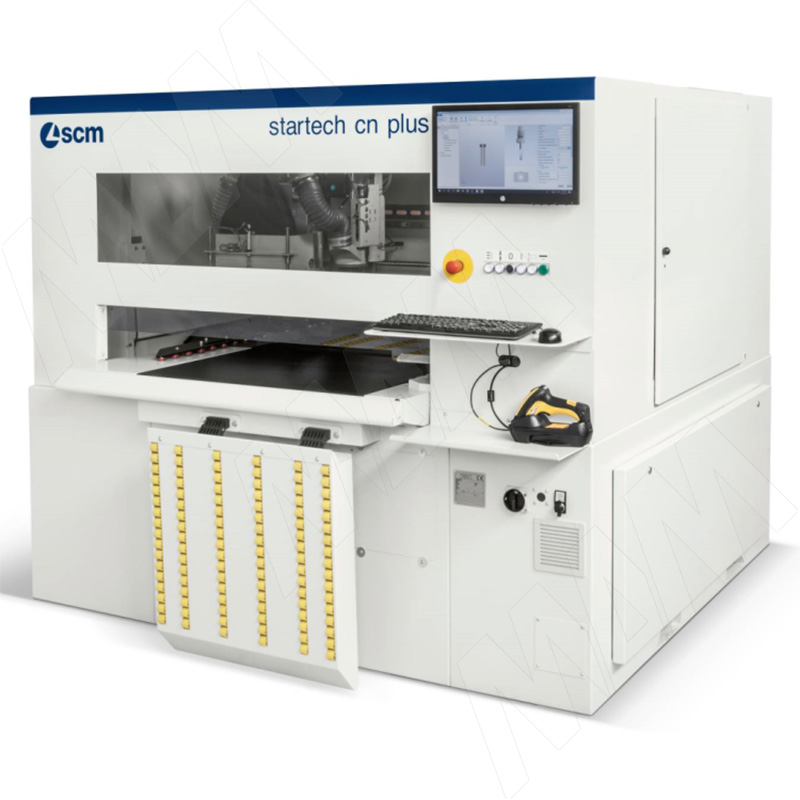

Сверлильно-присадочный станок с ЧПУ STARTECH CN PLUS

Описание

Сверлильно-присадочный станок с числовым программным управлением, фиксированным порталом и подвижной заготовкой, предназначен для следующих видов обработки:
– вертикальное сверление по пласти панели,
– горизонтальное сверление по всем четырём боковым сторонам,
– распил встроенной пилой по направлению "X".

Преимущества:

• простота и гибкость – никакой необходимости вмешательства оператора для оснащения рабочего стола, возможность исполнения таких обработок, как сверление, пропилы и вертикальное фрезерование;
• компактность – крайне небольшие габариты станка.

Комплектация станка:

• Шпиндели RoAX
  – надежные шпиндели Ro.Ax со сниженными затратами на обслуживание: лишь раз в 1000 часов!
  – увеличенный диаметр вала – Ø 20 мм,
  – нет зазоров в направляющих,
  – сертифицированная скорость до 8000 об./мин.,
  – прямое соединение инструмент-шпиндель,
  – меньше количество компонентов,
  – уникальная защита от пыли и грязи,
  – легкость обслуживания.
• Статический источник бесперебойного питания
• Сверлильная голова F14L
  – 8 независимых вертикальных шпинделей (4 правых и 4 левых),
  – крепление свёрл Ø 10 мм,
  – межосевое расстояние между шпинделями 32 мм,
  – 6 головок для горизонтального сверления, 2+2 по направлению X (крепление свёрл D10 мм), 1+1 по направлению Y (крепление свёрл D10 мм),
  – скорость вращения свёрл 4200 об./мин.,
  – 1 встроенная пила, ориентированная по направлению "X" (макс. диаметр 125 мм),
  – скорость вращения пилы 5500 об./мин.,
  – мощность двигателя 2,2 кВт,
  – пневматический ход вертикальных шпинделей в два крайних положения – 60 мм,
  – пневматический ход горизонтальных шпинделей в два крайних положения – 75 мм.
• Датчик "TP" для считывания размеров панели от противоположной стороны
  Устройство, способное считывать размеры панели по X и автоматически компенсировать ошибки по длине этой панели. Данное устройство обеспечивает прекрасное соединение панелей даже вне пределов допуска.
• Измеритель ширины панелей
  – Автоматическая система, способная измерять размер панелей по Y.
  – С помощью этой системы производится контроль соответствия физического и заданного размера загруженной панели с остановкой работы станка в случае ошибки.
  – Данная система, кроме того, используется для проверки возможных столкновений вследствие ошибок программирования станка.
• Усилитель давления, устройство для увеличения усилия по оси Z при сверлении.
• Рабочий стол из бакелита с низким коэффициентом трения.
• Централизованная смазка
  Ниппели для смазки движущихся частей сгруппированы в одном месте, что позволяет очень быстро и с помощью простейшей ручной операции производить ежедневное техническое обслуживание силами оператора.
• Офисный ПК
  – операционная система Windows 10,
  – цветной ЖК-дисплей 19",
  – клавиатура типа Qwerty,
  – станочный программный интерфейс "Hicam".
  Система телесервиса для подсоединения ПК станка к центру технической помощи посредством интернета.
  Программа для подсоединения имеет следующие функции:
  – отображение интерфейса оператора;
  – диагностика сигналов проверка и изменение конфигурации, параметров и программ станка по сети;
  – операции резервного копирования данных и передача файлов операции обновления логики станка и интерфейса оператора.
  Примечание: требуется подготовка подсоединения к сети интернет силами и за счёт клиента сетевой кабель не включён в комплект поставки.
• Аппаратный ключ с программным обеспечением "Maestro cnc“ для программирования
  Станок имеет возможность импортировать программы сверления, созданные внешними программными продуктами.
  Внимание: Постпроцессор не включен (реализуется силами и за счёт клиента).
• Дополнительный аппаратный ключ для Maestro CNC

Дополнительные технические характеристики:
Максимальная длина обрабатываемой панели: 3050 мм
Минимальная длина обрабатываемой панели: 200 мм
Максимальная ширина обрабатываемой панели: 900 мм
Минимальная ширина обрабатываемой панели: 80 мм
Минимальная ширина обрабатываемой панели: 60 мм
Минимальная толщина обрабатываемой панели: 10 мм
Максимальная скорость по оси X: 40 м/мин.
Максимальная скорость по оси Y: 40 м/мин.
Вертикальные шпиндели: 8 шт. (5 по X – 3 по Y)
Горизонтальные шпиндели: 6 шт. (2+2 по X – 2 по Y)
Мощность двигателя вращения шпинделей: 2,2 (3) кВт (л.с.)
Скорость вращения шпинделей: 4200 об./мин.
Встроенная дисковая пила с фиксированным направлением: Х
Максимальный диаметр пильного диска: 125 мм
Скорость вращения пильного диска: 5500 об./мин.
Расход сжатого воздуха: 50 Нл/мин.
Расход воздуха аспирации: 1900+540+1200 м3/ч
Скорость вытяжки воздуха: 30 м/с
Установленная мощность: 15,2 кВА
Диаметр вытяжных патрубков: 150+120+80 мм
