Система нанесения технических жидкостей

Описание

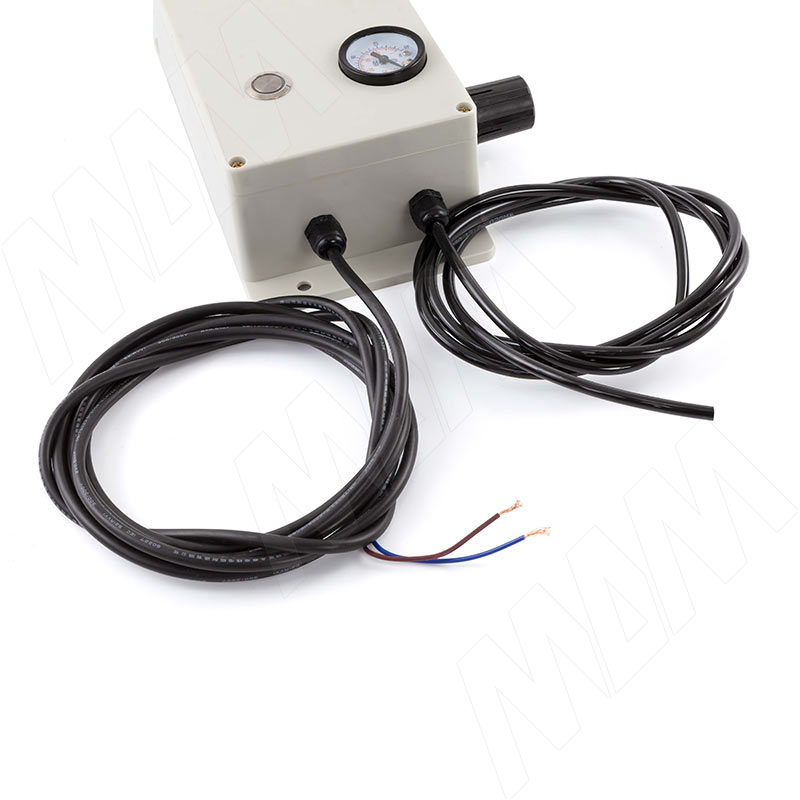

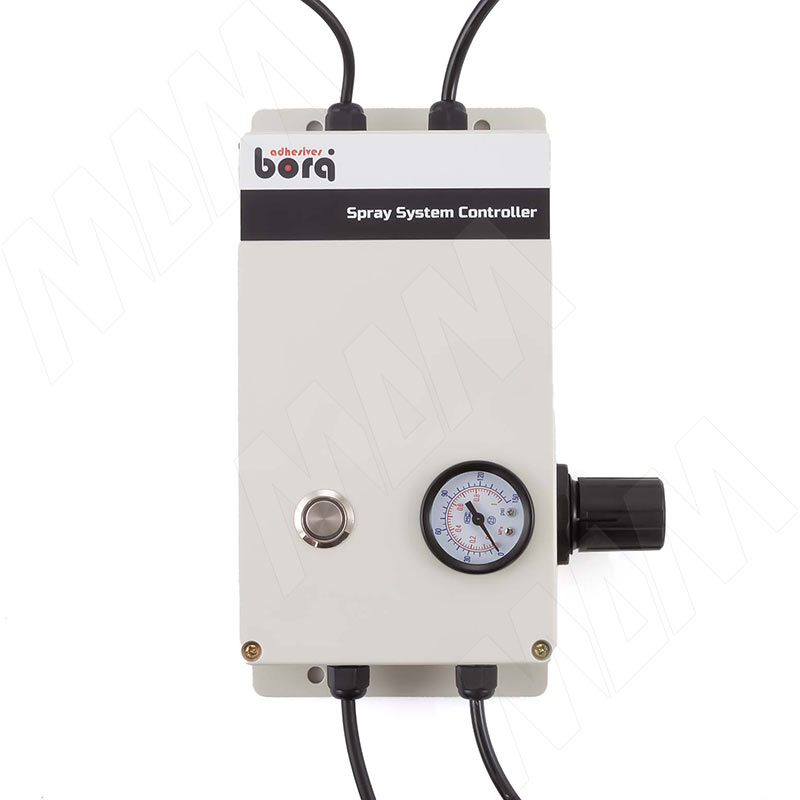

Система BORA Spray System Controller используется для распыления технической жидкости.

Возможны следующие варианты применения системы:
1. Нанесение разделительного средства перед фуговальными фрезами.
2. Нанесение очистительного средства перед обработкой полировочными дисками.
3. Нанесение разделительного средства для прижимного ролика.
4. Нанесение антистатика-охладителя.

При использовании устройства следует обязательно соблюдать следующие шаги:

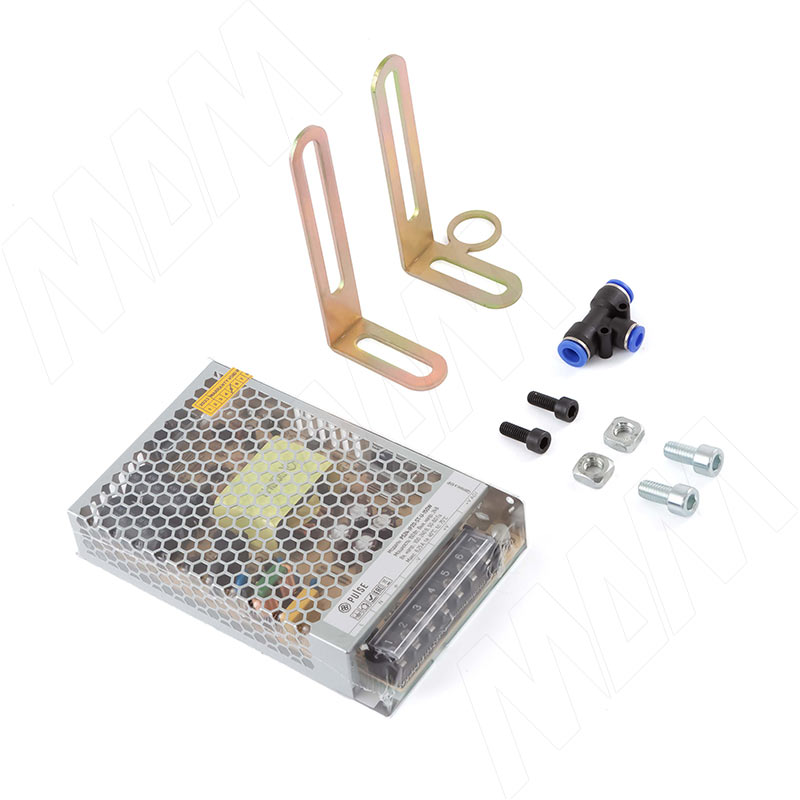

• Блок питания 24 В подключается к линии на 230 В (розетка).

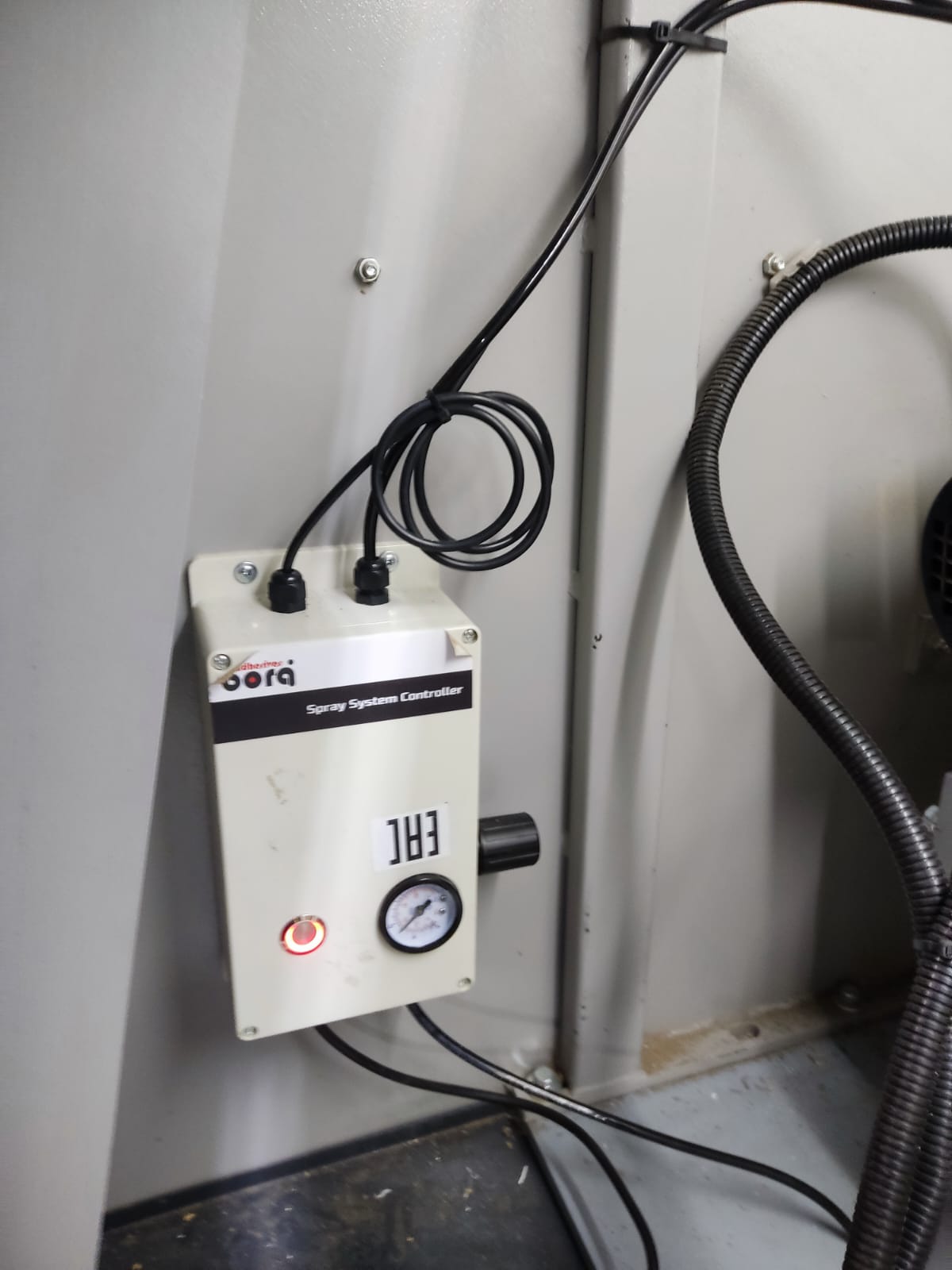

• BORA Spray System Controller работает с напряжением 24 В, подключается к блоку питания на 24 В.
• Блок редуктора подключается к линии подачи воздуха (постоянное давление). Давление редуктора должно быть настроено на значение 0,2-0,3 МПа.

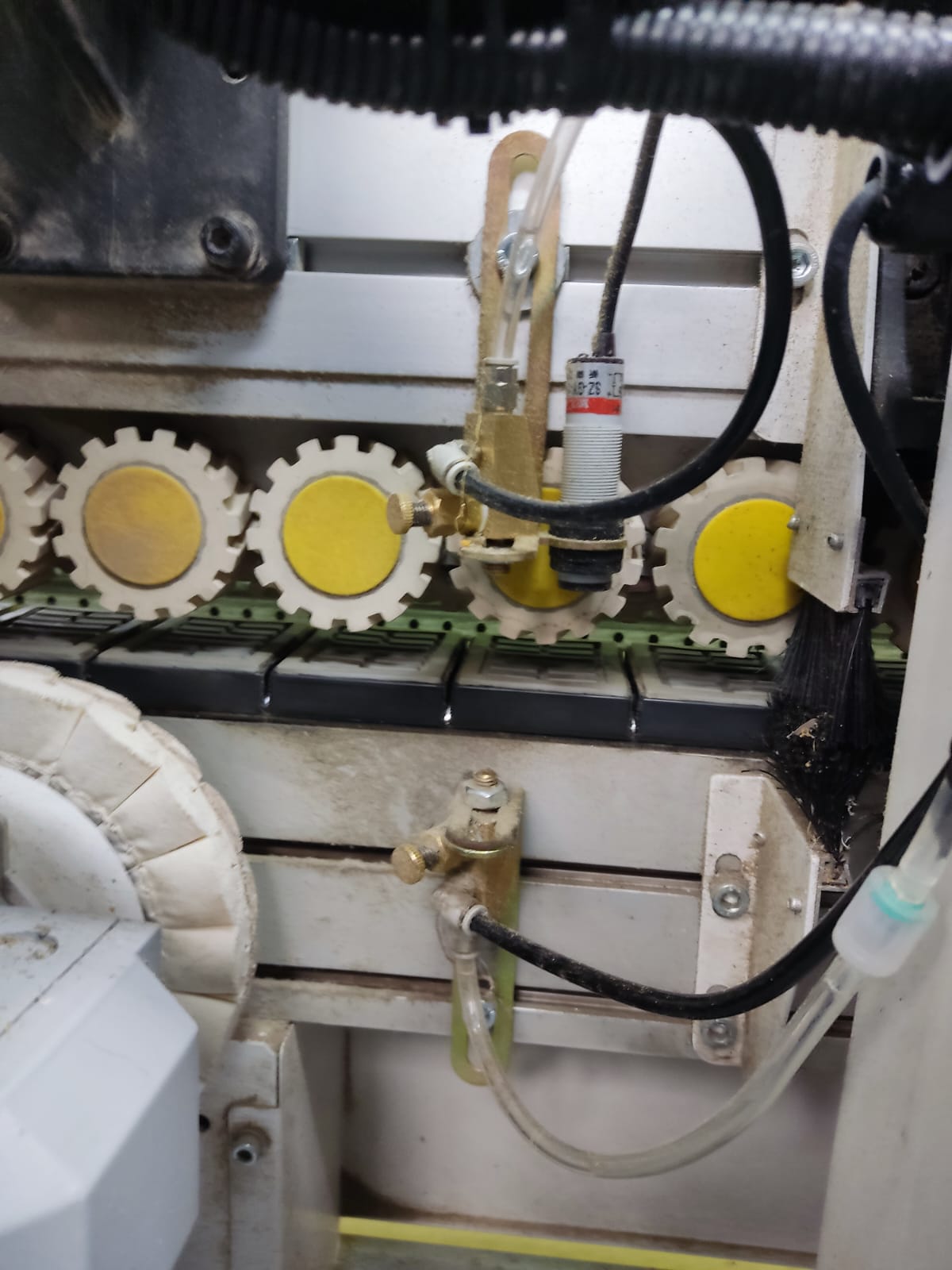

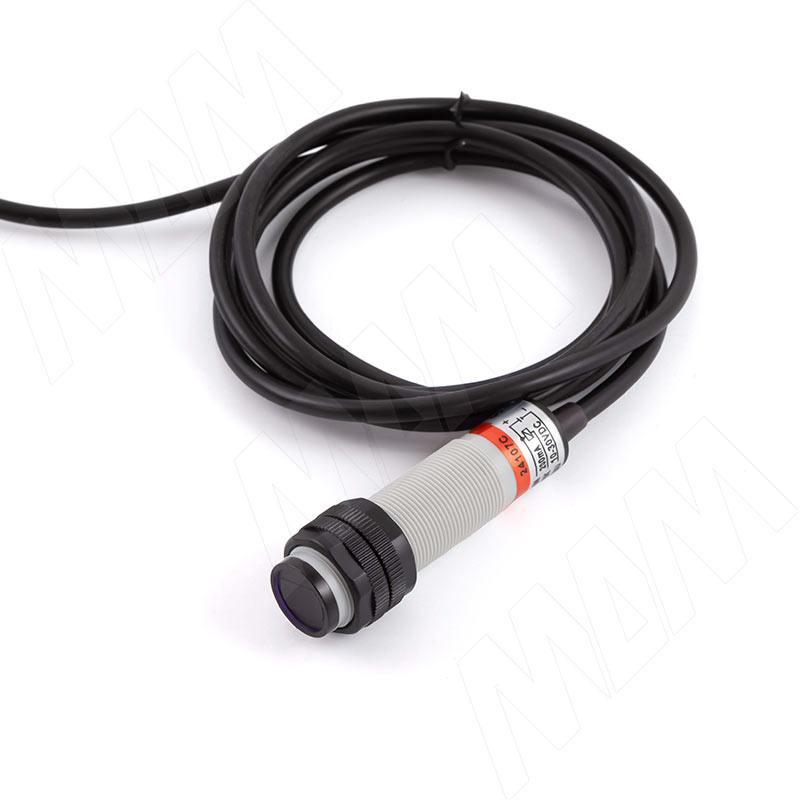

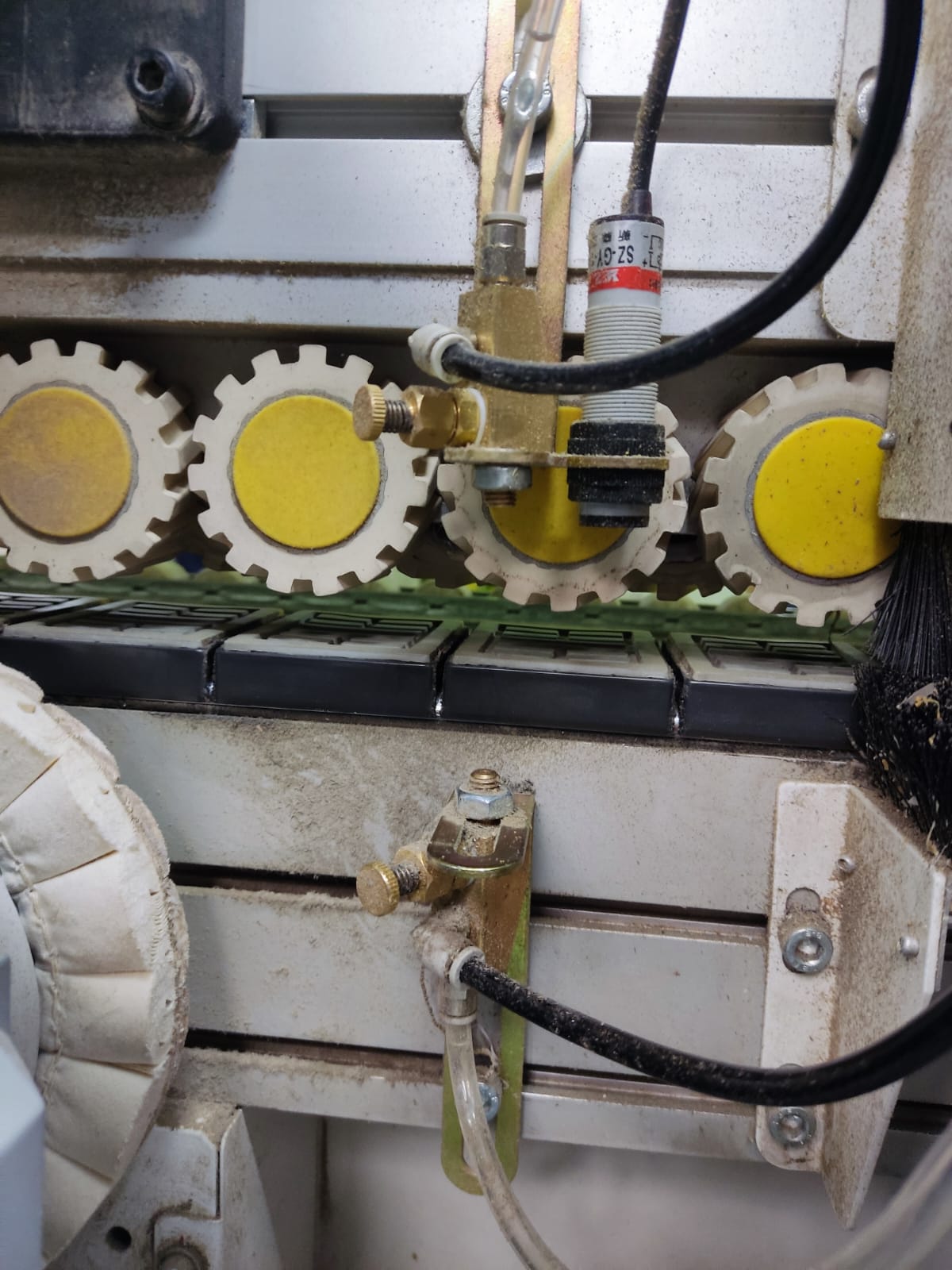

• Датчик устанавливается сбоку рядом с верхней форсункой (со стороны впуска).
• Расположение датчика снизу запрещается, чтобы избежать повреждения и ложного срабатывания.

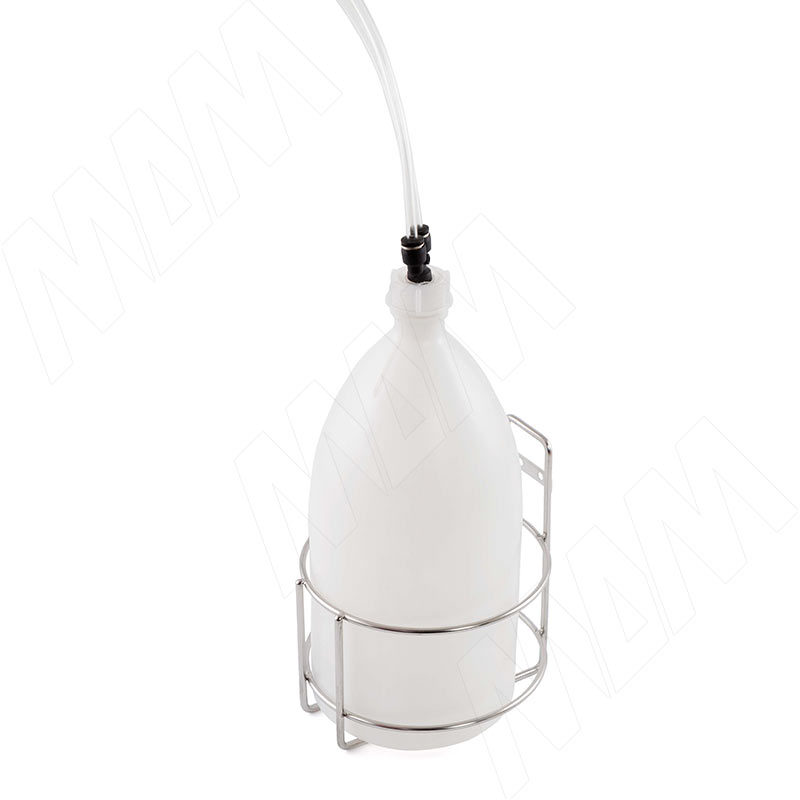

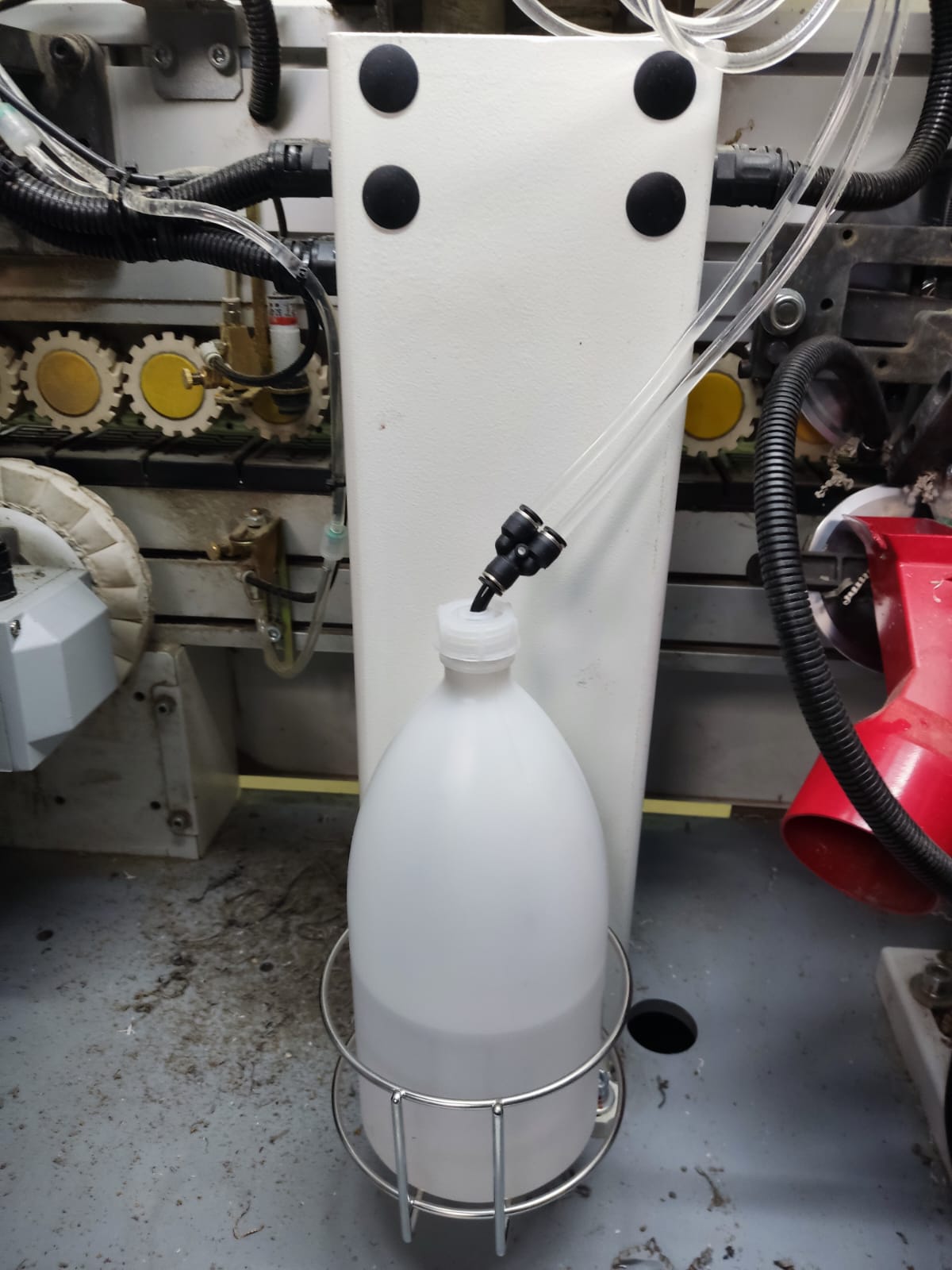

• Емкости для жидкости должны устанавливаться под нижней форсункой.

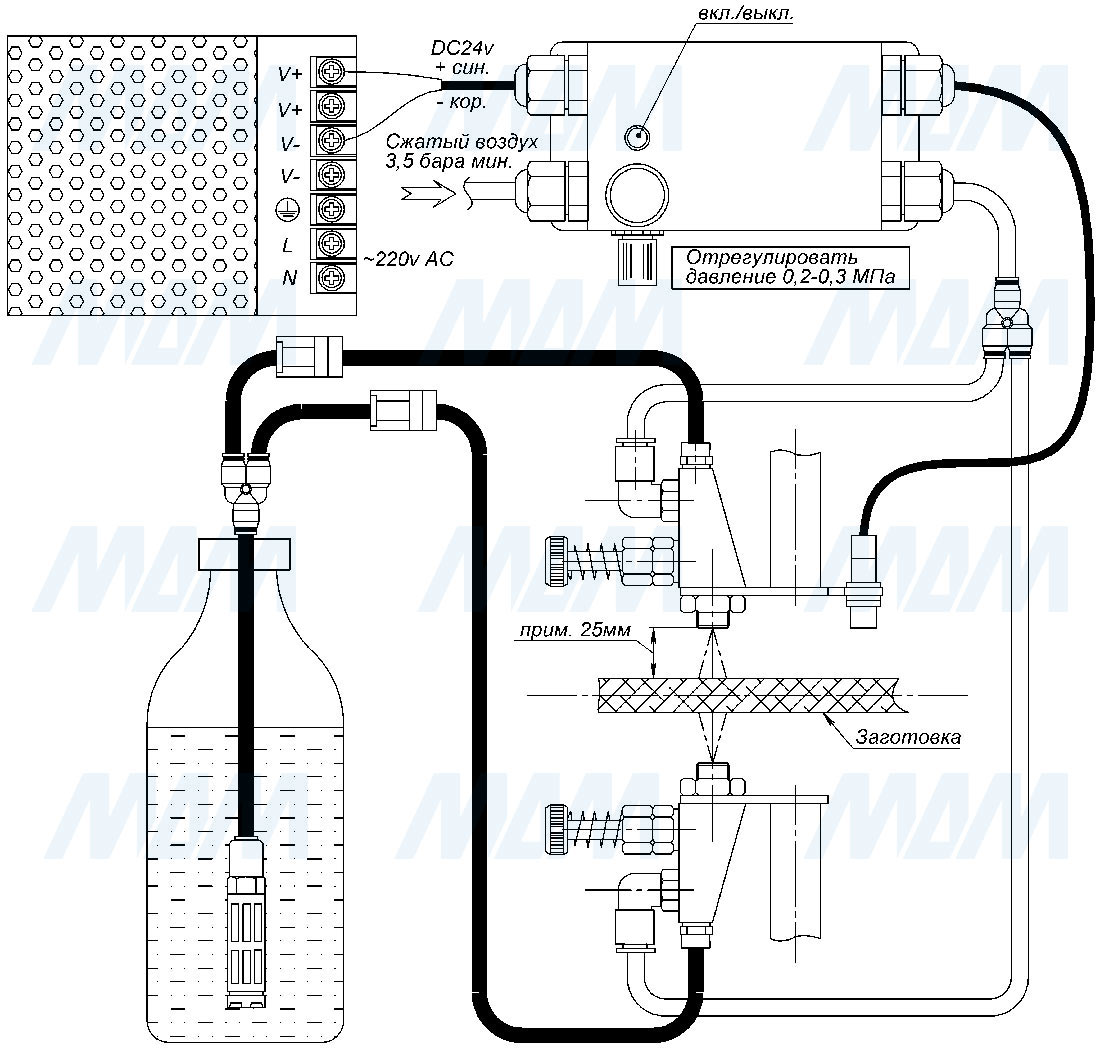

• Данные касательно расстояния между форсунками, подключения к линиям энергоснабжения, а также положение устройств вы найдете на приведенной далее схеме.
• Разделительные или чистящие средства должны наноситься шириной 10 мм на верхнюю или нижнюю стороны кромки панели.

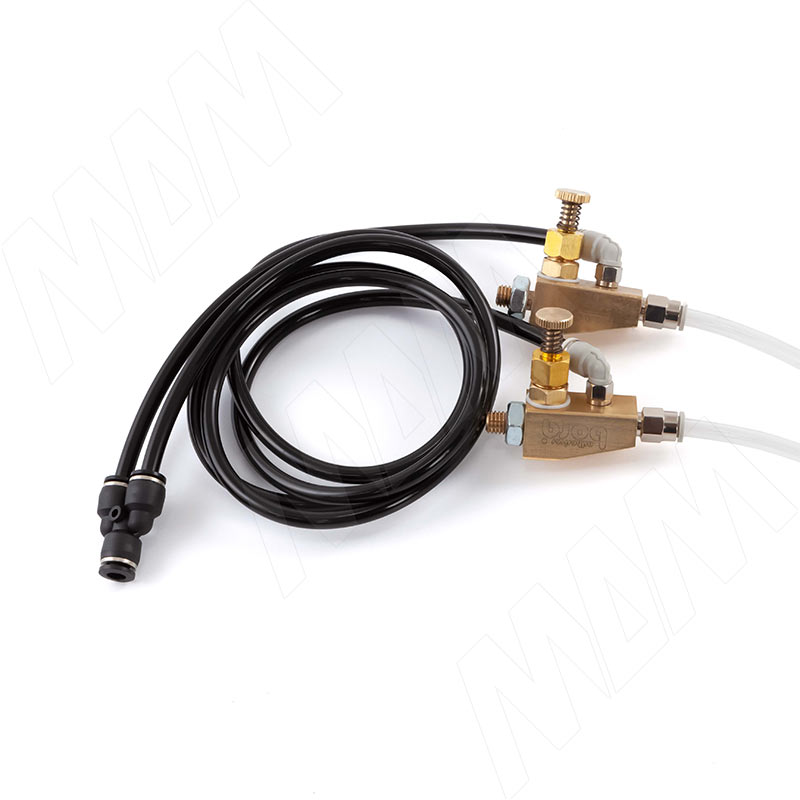

• Количество жидкости регулируется с помощью латунного винта (см. чертеж) таким образом, чтобы можно было распылять тончайшую струю воды.
