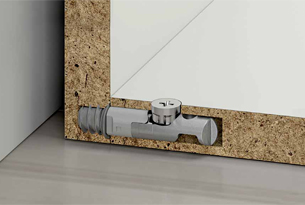

Комплектация: корпус стяжки — 1 шт., винт — 1 шт. Применение: используется как стяжка с возможностью регулировки опоры крестовой отверткой PH или PZ; для соосного соединения или для тонких плит Материал: металл, пластик
Важно! Установка винта в корпус стяжки осуществляется непосредственно при установке стяжки в плиту.
Преимущества:
все элементы стяжки могут быть установлены еще на производстве и не выпадут при транспортировке;
предустановленные элементы стяжки значительно ускоряют и упрощают сборку мебели как для сборщика, так и для конечного потребителя;
сильная стягивающая способность, процесс стягивания осуществляется по принципу червячной передачи;
стягивание осуществляется за считанные секунды с помощью шлицевой отвертки или шуруповерта с насадкой;
позволяет компенсировать погрешности сверления отверстий, для установки винта −0,5/+1,5 мм, для установки в боковую панель −1/+1 мм;
используется для крепления к боковине или соосного крепления для плит от 16–25мм;
модель J10 используется как стяжка;
модель J12 используется как стяжка с возможностью регулировки опоры.
Используется с заглушками и опорами INTEGRATO.
Присадочные размеры
Артикул
S (толщина плиты), мм
L1, мм
L, мм
H, мм
h, мм
TARGETJ12/P16/EURO12
16
12
13
12,4
8
TARGETJ12/P18/EURO12
18
13,4
9
TARGETJ12/P25/EURO12
25
16,9
12,5
TARGETJ12/P16/EURO8
16
8
9
12,4
8
TARGETJ12/P18/EURO8
18
13,4
9
TARGETJ12/P25/EURO8
25
16,9
12,5
Типы и размеры бит (насадок)
PH-PZ
Установка
1. Важно! Вставить корпус стяжки отверстием вверх.
2. Важно! Установка винта в корпус стяжки осуществляется непосредственно при установке стяжки в плиту.
3. Нажать с усилием на винт стяжки крестовой отверткой.
Важно! Использвать шуруповерт во фрикционном режиме.
состав комплекта
В состав комплекта может входить фурнитура других производителей.
