Выключатель беспроводной диммируемый, на преграду, 2 датчика, черный, 12/24V, 60/120W

Описание

Применение: беспроводной выключатель используется для включения/выключения и плавной регулировки яркости светодиодных светильников

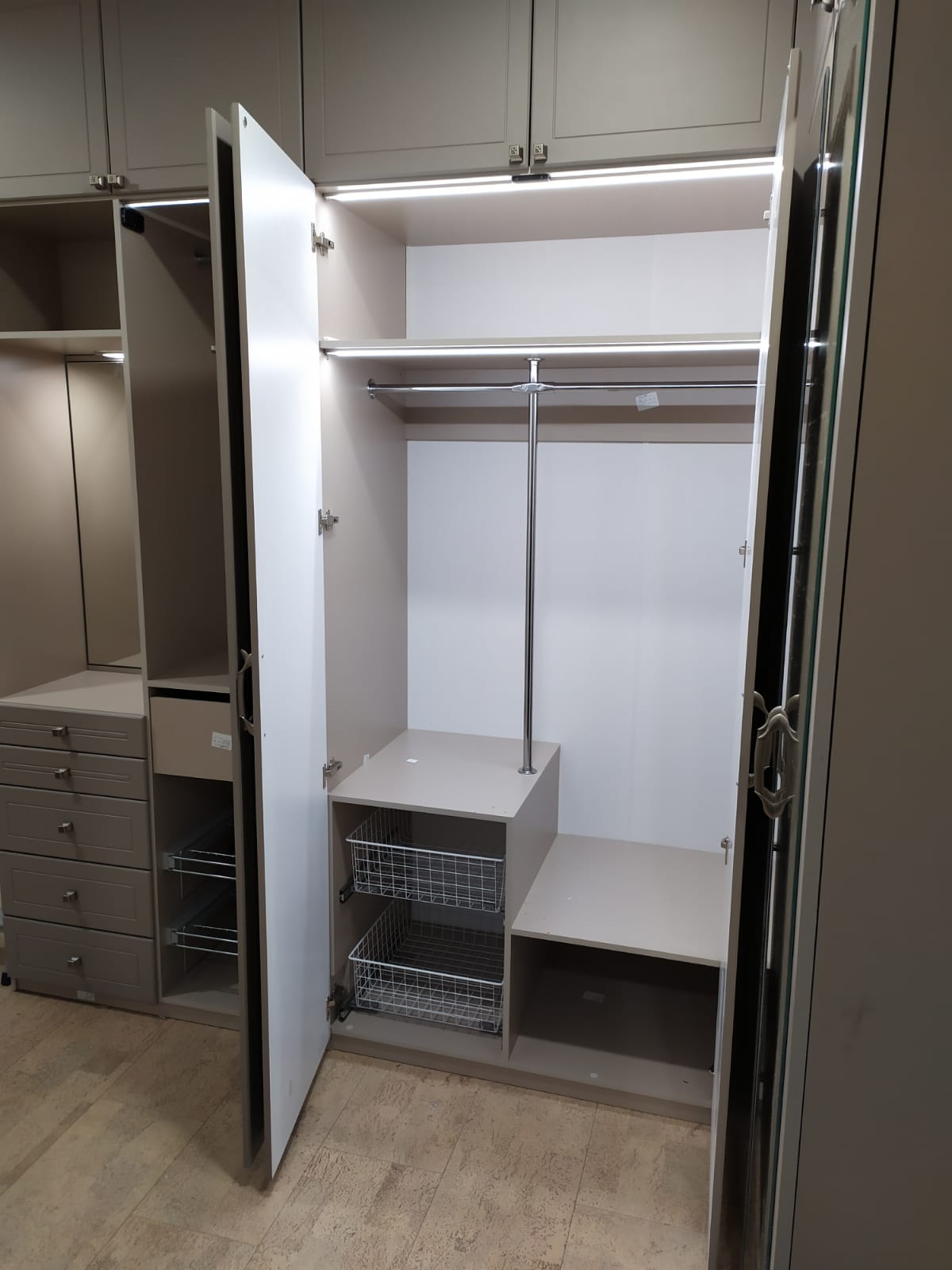

Принцип работы: при наличии объекта в диапазоне срабатывания датчика (закрытая дверь шкафа) — светильник выключен, при удалении преграды из диапазона срабатывания датчика (открытая дверь шкафа) — светильник включается
для работы датчика необходимо на тыльную сторону фасада установить ответную планку таким образом, чтобы при закрытом фасаде она прикасалась к геркону датчика
на корпусе светильника есть сенсор, с помощью которого можно изменять яркость освещения — при включенном свете необходимо коснуться сенсора и удержать, таким образом произойдет регулировка яркости; выключатель сохранит выбранную яркость и при каждом включении источник света будет работать с выбранной яркостью
Максимальная нагрузка по мощности:
для напряжения 12 В — 60 Вт
для напряжения 24 В — 120 Вт
Комплектация: ресивер, датчик на преграду, монтажная планка для датчика, ответная планка — 2 шт., саморез
датчик на преграду работает от батарейки CR2032 (входит в комплект)
Длина проводов ресивера: 1000 мм
Материал: пластик

Преимущества:

• между ресивером и датчиком нет проводов — отсутствие проводов облегчает монтаж выключателя;
• рабочее расстояние между ресивером и датчиком — 10 м;
• датчик для двух распашных дверей;
• есть функция диммирования (изменение яркости освещения).

Внимание! Выключатель может работать в напряжении 12 и 24 В, но ресивер и провода оснащены коннекторами для напряжения 12 В. Для подключения светильников и блока питания с рабочим напряжением 24 В необходимо дополнительно приобрести провода-«переходники».

Датчик дистанционный Кронштейн датчика

Ресивер Ответная планка

Схема монтажа

* Максимальная рабочая дистанция между датчиком на преграду и магнитами.

Максимальная рабочая дистанция между ресивером и датчиком на преграду — 10 метров.

Схема подключения
