RGB-контроллер с пультом ДУ, 18А

Описание

Применение: многофункциональный RGB-контроллер с радиочастотным пультом ДУ предназначен для включения и выключения, а также изменения цветовых схем и регулировки яркости свечения светодиодных лент RGB; управляет светодиодными источниками света с четырехпроводным подключением — общий анод и три RGB-канала
Рабочее напряжение DC: 12, 24 В
Максимальная нагрузка: 18 А
Максимальная суммарная мощность подключаемых светильников: для рабочего напряжения 12 В — 216 Вт, для 24 В — 432 Вт
Примечание: 3 канала управления, 1 управляемая зона

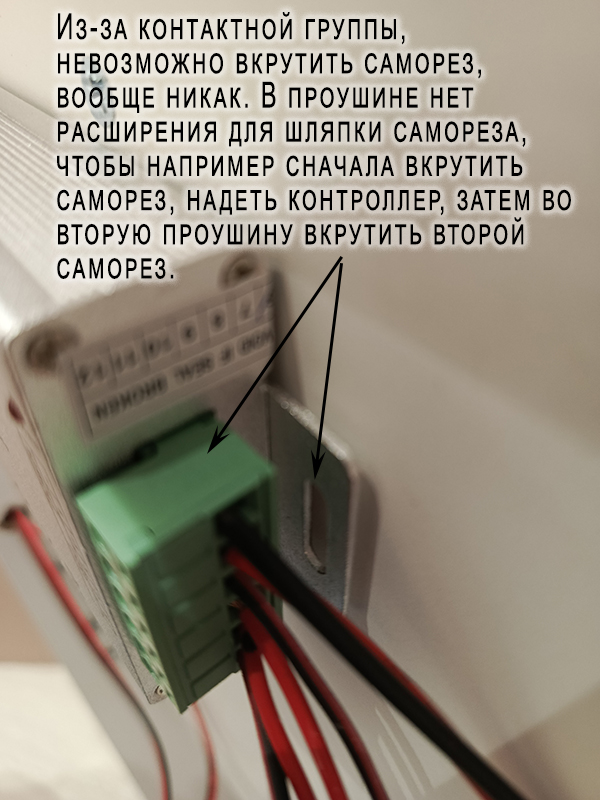

Комплектация: блок управления (129×64×24 мм), пульт ДУ
Материал: пластик, металл

Преимущества:

• пульт дистанционного управления, управление по радиоканалу;
• дистанция устойчивого управления — до 20 м.

Режимы работы:

• включение/выключение;
• плавная регулировка уровней яркости;

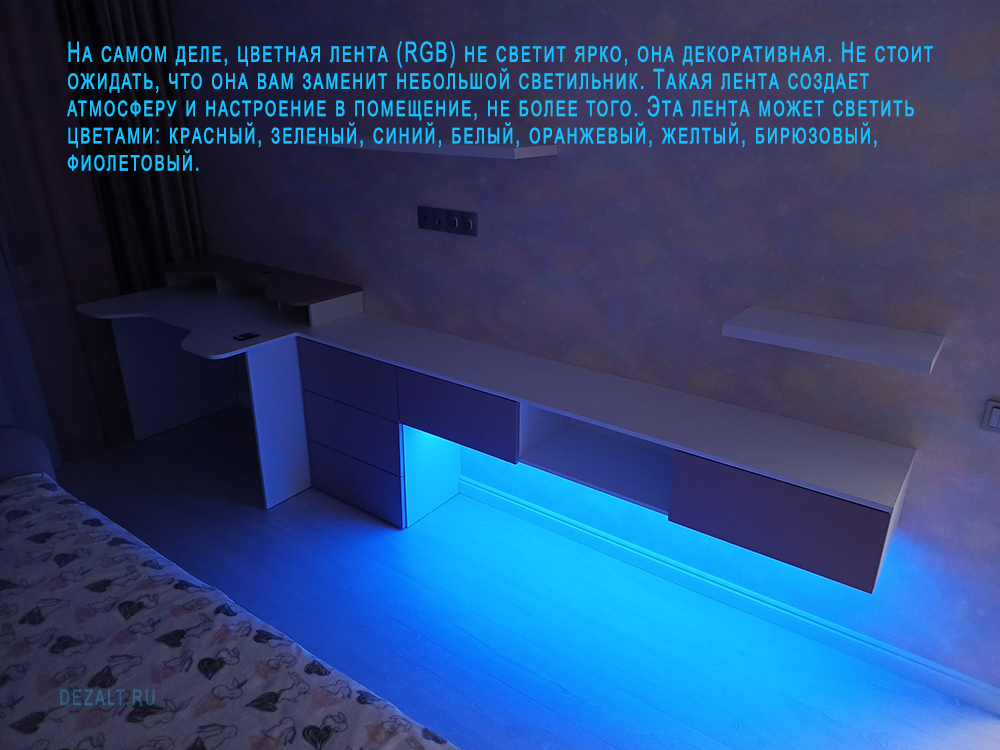

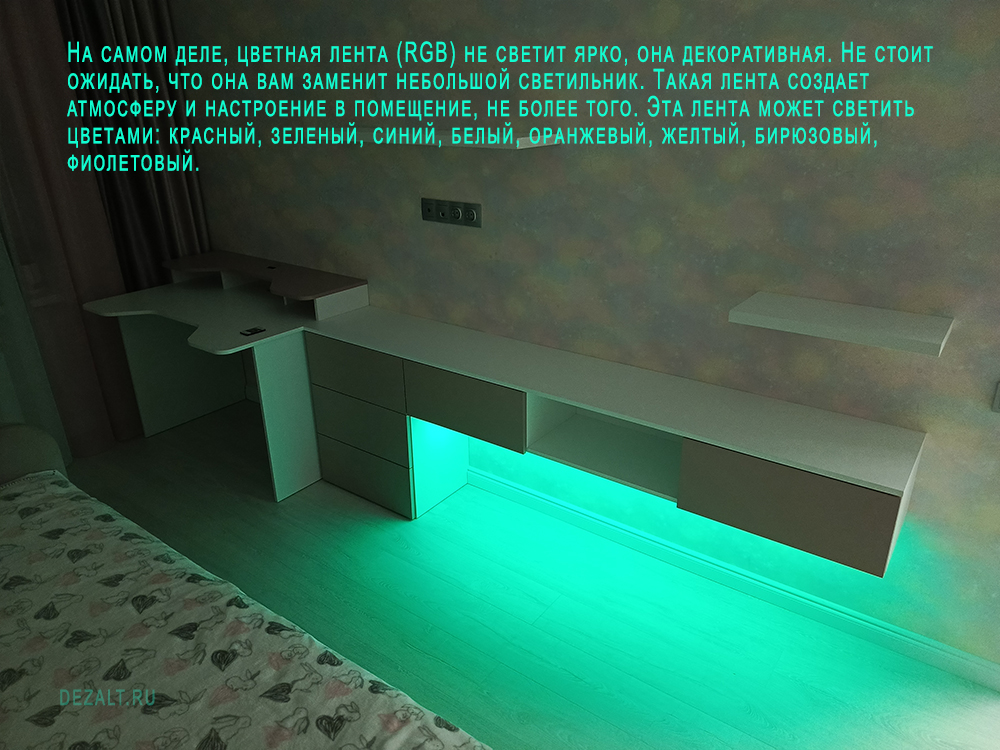

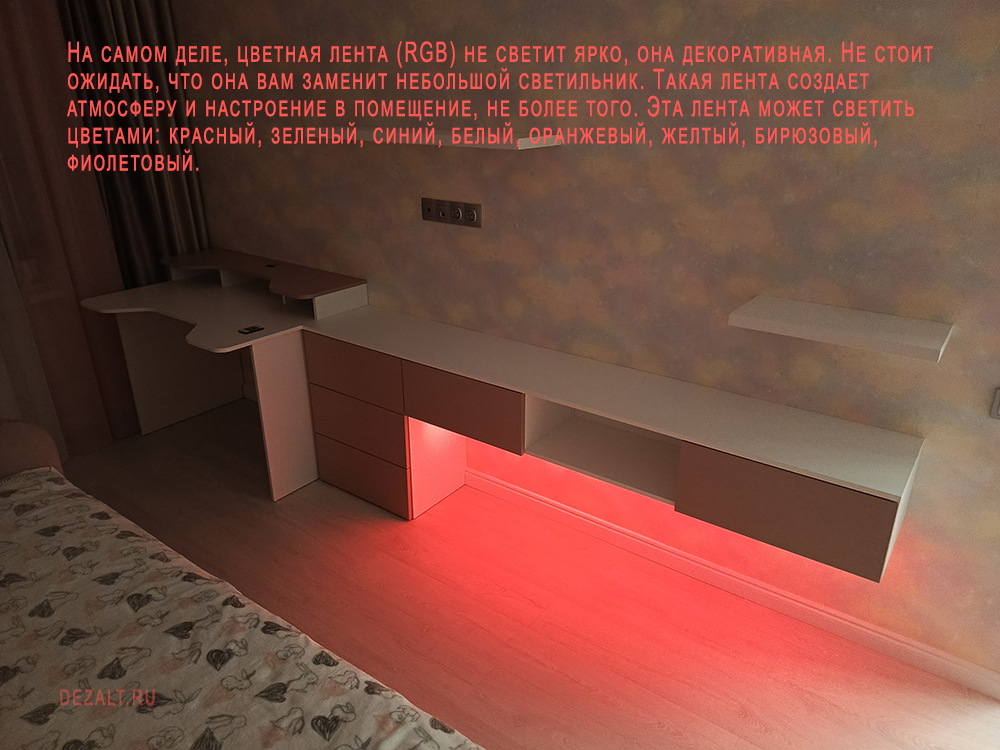

• предустановленные цвета: красный, зеленый, синий, белый, оранжевый, желтый, бирюзовый, фиолетовый;
• автоматические режимы смены цветов: вспышки, затухание, последовательное переключение;
• регулировка скорости динамических сцен.

Используется со светодиодными лентами LS12-5050RGB65-14.4 и LS12-5050RGB20-14.4.

Схема подключения

Параллельное подключение

RGB-контроллер устанавливается в разрыв цепи между блоком питания и светодиодной лентой RGB.
Подключение проводов ленты должно осуществляться строго в соответствии с маркировкой на блоке контроллера:

• черный провод ленты — «+» на блоке;
• красный провод ленты — «R» на блоке;
• зеленый провод ленты — «G» на блоке;
• синий провод ленты — «B» на блоке.

Порядок подключения:

• Убедитесь, что все подключаемые устройства обесточены.
• Подключите провода от светодиодной ленты к выходным клеммам RGB контроллера.
• Убедитесь, что выходное напряжение используемого блока питания соответствует напряжению питания контроллера и ленты.
• Подключите провода от выхода источника питания ко входу питания контроллера.
• Убедитесь, что соблюдена полярность, и провода нигде не замыкаются.
• Соедините вход блока питания с электросетью.
• Включите питание.

Внимание! Перед включением особенно тщательно проверьте провода, подключенные к выходным клеммам. Если в цепи нагрузки есть замыкание, устройство может выйти из строя.
Не рекомендуется подключать более 10 м RGB-ленты на один контроллер. При необходимости подключения большего количества рекомендуется использовать дополнительный RGB-контроллер или усилитель RGB-сигнала.
