Выключатель инфракрасный (IR) на преграду (открывание двери), D-14мм, 220V, 250W

Описание

Комплектация: электронный блок с соединительным проводом 2 м, инфракрасный датчик

Применение: коммутация электрической цепи – включение/выключение освещения

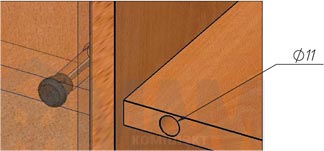

Схема установки и подключения: подготовить установочное отверстие ∅11 мм, закрепить в нем ИК-датчик. Провода электронного блока с одной стороны подсоединить к 220 В, с другой стороны в качестве нагрузки могут быть лампы накаливания 220 В, электронные трансформаторы, электронные балласты, блоки питания
Дополнительная информация: суммарная мощность коммутируемых светильников до 250 Вт.
PM218B: инфракрасный датчик реагирует на наличие преграды в поле определения датчика (максимальное расстояние обнаружения датчика 5 см). При наличии объекта (например, закрытая дверца шкафа) в поле обнаружения датчика цепь разомкнута (светильник выключен), при удалении преграды из поля обнаружения датчика (открывание дверцы) цепь замыкается (светильник включен)

Схемы подключения ИК-датчика

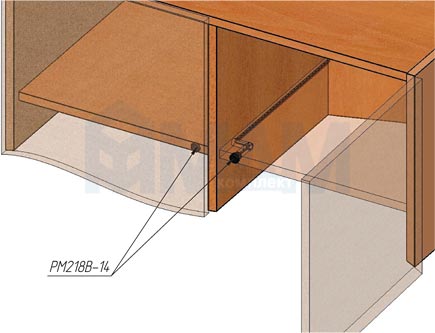

Схема установки датчика в распашной шкаф

Вариант подключения одной группы светильников (DC12V или DC24V) к одному блоку питания (DC12V или DC24V) и к нескольким выключателям (АС220V)
